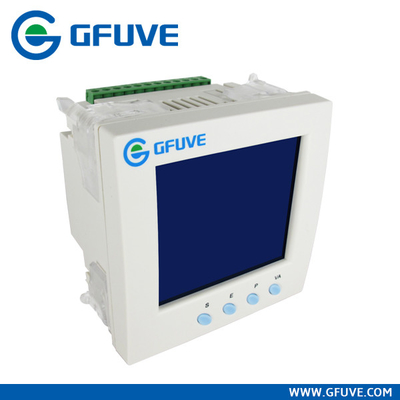

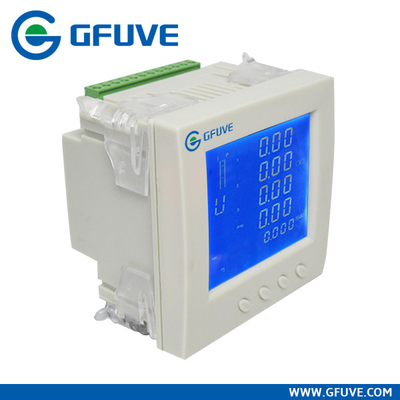

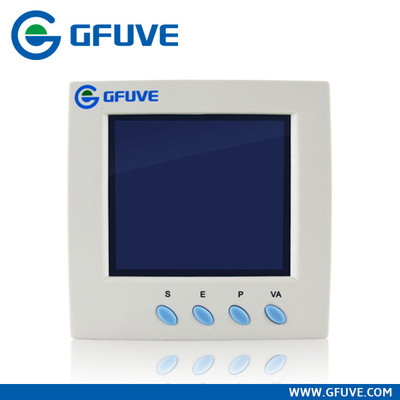

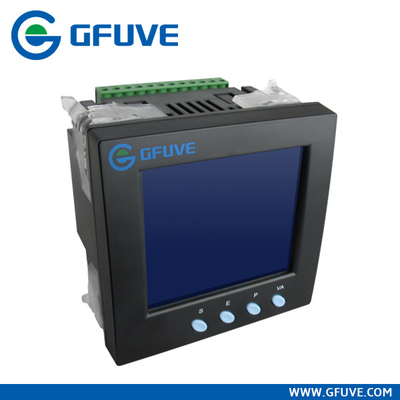

FU2200A-Multifunktionsstromzähler mit Datenlogger & RJ45

FU2200A-Multifunktionsstromzähler mit Datenlogger

Einleitung

Die FU2200A-Reihe ist eine Strecke der wirtschaftlichen dennoch in hohem Grade Funktionsdreiphasenmultifunktionsmacht- und Energiemeter, die durch GFUVE hergestellt werden. Diese Meter stellen ausgezeichneten Wert für die Überwachung von Macht- und Energiemanagementsystemen zur Verfügung. Die Reihe 2200A wird als Datenerfassungsgeräte für intelligente Netzverteilungs- oder Betriebsautomatisierungssysteme verwendet möglicherweise. Alle überwachten Daten sind über einen digitalen RS485 StandarddFV-Anschluss verfügbar, der das Protokoll Modbus RTU laufen lässt. Mit einer breiten Palette von den Modellen, zum von zu wählen, bietet die Reihe 2200A unvergleichlichen Wert und Funktionalität an.

Eigenschaften

· Messende Parameter Wahr-EFFEKTIVWERT.

· ANSI- und Iec0,5 Genauigkeitsklasse.

· Energie-Qualitäts-Analyse.

· 4 Quadrant-Energie;

· Bordgedächtnis 4MB;

· Datenerfassung

· Hochgeschwindigkeits-RS485, Ethernet-Anschluss (optional);

· Messen Sie einzelne Harmonik von 2. bis 63. (optional);

· Modul-Entwurf;

· TOU, 4 Tarife, 12 Jahreszeiten, 14 Zeitpläne

· Klassen-führende Garantie.

· Mit Management-Software

Anwendungen

· Messen von Verteilungszufuhren, von Transformatoren, von Generatoren, von Kondensatorbanken und von Motoren.

· Systeme der mittleren und Niederspannung.

· Handels, industriell, Dienstprogramm.

· Energiequalitätsanalyse.

Maß-Parameter

Spannung (PH-n); Spannung (PH-PH); Gegenwärtig; Frequenz; PF; Active Power (W); Blindleistung (Q); Scheinleistungen, 2~63thharmonics (optional)

Harmonik

Gesamtharmonikinhalt der Phasespannung

Gesamtharmonikinhalt des Stroms

2rd~63. Harmonikinhalt der Phase-Spannung (RS485 ausgegeben)

2rd~63. Harmonikinhalt des Stroms (RS485 ausgegeben)

Grenzwert u. Minimalwert

Max. Wert für Spannung/Strom

Max. Wert für Wirkleistung

Max. Wert für Blindleistung

Max. Wert für Scheinleistung

Min. Wert für Spannung/Strom

Min. Wert für Wirkleistung

Min. Wert für Blindleistung

Min. Wert für Scheinleistung

Berechnung

Vorwärtswirkleistungsenergie

Rückwirkleistungsenergie

Vorwärtswirkleistungsenergie

Rückblindleistungsenergie

Messbereich

0~400V, 0~6A, 45~65Hz, -1~0~1

Messende Genauigkeit

Spannung: 0.5%RD±0.05%FS

Strom: 0.5%RD±0.05%FS

Active Power: 0.5%RD±0.05%FS

Blindleistung: 1.5%. +0.05%FS

Scheinleistung: 0.5%. +0.1%FS

Energie-Faktor: 0.5%.

Frequenz: 0.05%.

Aktive Energie: 0,5%

Maximalleistung

Ia, Ib, IC, ΣP-_Summe, ΣQ-_Summe, ΣS-_Summe, 15 Minuten

Anzeige

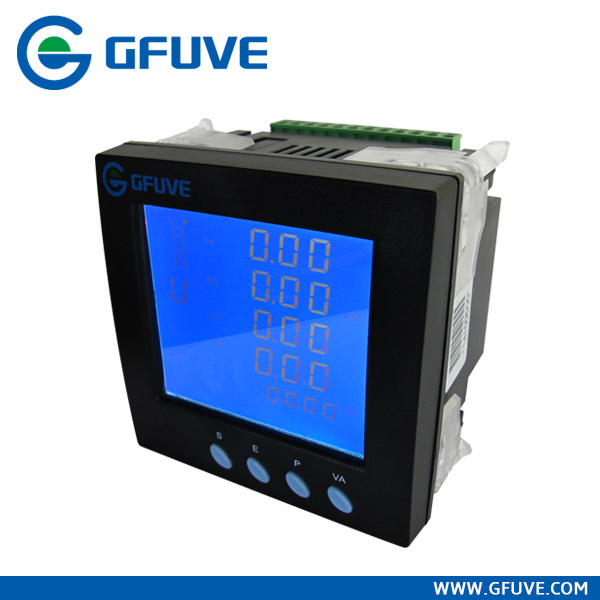

Breitbildwinkel, hellblaue hintergrundbeleuchtete LCD-Anzeige, 5 Anzeigenzahlen. 4 Operationsschlüssel.

Gedächtnis

Gedächtnis des Standards 2M, verlängert bis 4M;

Es kann willkürlich eingestellt werden speichert Daten von 1minute zu Abstände 60minutes, Standardfabrik 15minutes in einem Gruppendatenrecorder.

Es kann Kanal als 4 (Spannung, Strom, Energie, Energiefaktor und so weiter) und vier des Recorders nicht weniger (Vorwärtswirkleistungsenergie, Rückwirkleistungsenergie, Vorwärtswirkleistungsenergie, Blindleistungsenergie der Rückseite) und notiert 1 mal alle 15 Minuten, mindestens 1 Jahre Daten, durch den DFV-Anschluss, um zu lesen; Sie können Datenelemente vorwählen, was Sie durch Software gespeichert werden müssen;

Kommunikation

Unterstützung der Schnittstelle RS-485, Vernetzung 32 (128), ModBus-RTUÜbertragungsprotokoll.

Energie-Impuls

stellt Active- u. Blindenergieimpulsertrag zur Verfügung. Impulsparameter können sein wählen, sich erstrecken: 0.1~10000kWh/kvarh. Trockenkontaktertrag (1A*100V).

Datenerfassung (Expansion)

Jedem Modul FM-K2 kann gesammelt werden 2 Möglichkeiten von Kontakten und von Zählung.

Steuern Sie (Expansionsmodul)

Jedes FM-K2 liefert 2 Relaisausgaben, die durch Kommunikation oder die gemessenen Parameter gesteuert werden können.

Analogergebnis (Expansionsmodul)

Jedes Modul FM-A20 liefert 2 Möglichkeiten von Ertrag DCs 4~20mA, es kann eingestellt werden den Funktionbeziehungen über Parameter.

Anschlussmodus

3P4W, 3P4W BAL, 3P3W, BAL 3P3W;

Programmierbar

Messverfahren: 3P4W/3P3W etc.

Umwandlungs-Verhältnis: Pint 1~10000; CT 1~10000.

Kommunikation

RS485, Baud: 1200~57600, Standard 38400; Ethernet-Anschluss (optional)

Maß

Montage-Platte: 96 x 96mm

Befestigung

Platten-Montage

Trepanning: 92 x 92mm

Stromversorgung (AC/DC)

AC85~400V/DC85~330V,

Leistungsaufnahme: <4va>

Arbeitsbedingung

Temperatur: -25 | °C 55

Feuchtigkeit: 20% | 95%RH, ohne Kondensation

Garantie

Drei Jahre Garantie
