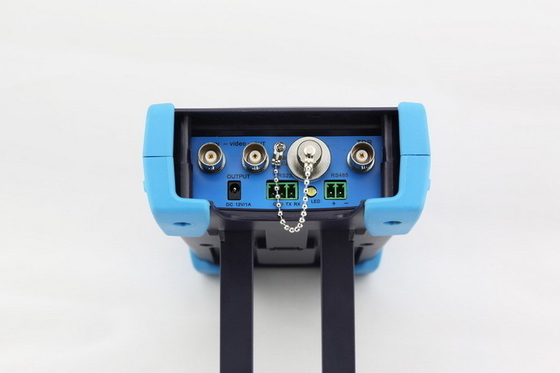

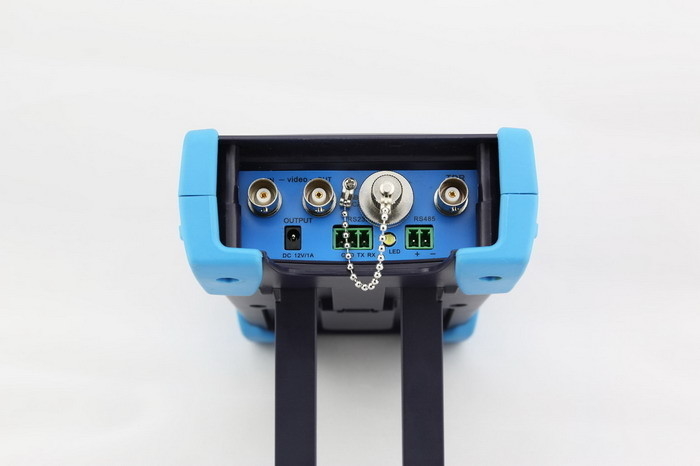

3,5 Zoll Multifunktions-CCTV-Prüfvorrichtung, optischer Stromzähler, IP-Kamera-Prüfvorrichtung

3,5 Zoll Multifunktions-CCTV-Prüfvorrichtung, optischer Stromzähler, IP-Kamera-Prüfvorrichtung

Beschreibung:

Die neue CCTV-Prüfvorrichtung wird für die Vor-Ort-Installation und die Wartung von IP-Kamera, von analogem Kamera- und Netzgerät, mit Videodarstellung, PTZ-Steuerung, DC12v-Spitzenleistung, Audiotest, Farbstangengenerator entwickelt, suchende Daten RS 485 und Kabelprüfung, die die selben zu den vorhergehenden Modellen sind-. Die neuen entwickelten Funktionen umfassen POE-Stromversorgungsprüfung, KLINGELN-Prüfung, IP- addressscan, Videoschnappschuß, optischen Stromzähler, Videoaufzeichnung, Bildlineare wiedergabe, Hafenaufflackern, LED-Lampe etc. Die neue Prüfvorrichtung, die mit einfacher Operation und Beweglichkeit entworfen ist, lässt es einfach, damit einen cctv-Techniker oder -installateur CCTV-Systeme installiert und beibehält und Arbeits-Leistungsfähigkeit verbessert, indem sie Zeit auf dem Gebiet verringert.

Anwendungen:

— finden das andere Ende des Kabels in der Sicherheitswartung und in der Netztechnik heraus

— CCTV-Systeminstallation und -wartung

— Hauben-Kamera und alle in einer Kameraprüfung
— die CCTV-Sendekanalprüfung
— PTZ Prüfer

Eigenschaften:

— 3,5-Zoll-Vollansicht TFT LCD, 480 (RGB) x320

— niedriger Verbrauch, Arbeit 11 Stunden lang

— OSD Menü, Englisch, Chinese und andere Sprachen optional

— LCD-Bildschirm-Helligkeit/Kontrast/Farbesättigung justierbar

— automatisch identifizieren und passen den Videomodus von NTSC und von Kameraden an
— erhöhte colorbar Generator, indem es die Videofarbstange empfing, um den Videokanal zu prüfen, ob normalerweise übertragen Sie

— bewegliches Mikro Sd (4GB Mikro-Sd eingeschlossen)

— LED Lampe, einfach, nachts zu benützen

— verbraucherbestimmte Abkürzungsschlüssel (F1 und F2)

— 10x lautes Summen, Videobild kann vergrößert werden, um die Details anzusehen, bedienungsfreundlich

— Schnappschuß und speichern das gegenwärtige Bild als JPG-Datei in der Sd-Karte

— optischer Stromzähler, benutzt für Optikfaser CCTV-Monitorsystem, CATV-System, OptikfaserKommunikationsnetze Entwicklung und Test

— KLINGELN-Prüfung, Test IP-Kamera oder der Ethernet-Anschluss anderer Netzgeräte ob Arbeit normalerweise und das IP address, ob recht ist

— IP- addressscan, suchen schnell das IP address nach der verbundenen IP-Kamera und anderen Netzgeräten

— POE-Spannungsmessung, prüfen die Spannung des POE-Schalters zu IP-Kameras, zu drahtlosem AP-Gerät und zu anderen PD-Geräten

Das — Gerät-Hafenaufflackern, einfach, den verbundenen POE-Schalterhafen, indem es spezielle Signale zu finden, der verbundene POE-Hafen sendet, flackert bei spezieller Frequenz

— Verbindungsmonitor; überprüfen Sie das Einstellung IP address, ob besetzt

— PTZ Adreßscan, suchen herauf die Identifikation von PTZ-Kamera.

— Netzkabel und Telefonkabelprüfung, zeigen die Reihenfolge der Verbindung und des keines an

vom lan-Kabel

— Mehrprotokoll. Stützt mehr als dreißig PTZ-Protokolle. Wie PELCO-P PELCO-D,

SAMSUNG

— Unterstützung RS232/RS485/RS422, Rate 600 | 115200bps justierbar

— Lithium-Ionenpolymer-Batterie. Das Gerät setzt moderne Sendeleistung und Schutzschaltung ein

— Anzeige die Daten und das Bild herein auf dem Schirm gleichzeitig

— einfach für Gebrauch, dass der Zug fast unnötig ist

Funktion:

1. Videosignalprüfung

• Die neue cctv-Prüfvorrichtung, eingebaute hohe Auflösung 3,5" LCD-TFT 480 (RGB) x320

der Vollansichtbildschirm, einfach und zeigt direkt die Kamerabildqualität an

• Unterstützung PAL/NTSC
• LCD-Bildschirm-Helligkeit/Kontrast-/Farbsättigung justierbar. Passend für Feldbau und -Wartungsarbeiten

2. Videosignalpegeltest

Prüfen Sie Videosignalstärkeverminderung, veranlaßt längeres Videosignalkabel das Bild, schwach zu sein und verringert die Dynamikwerte des Bildes, ist Videosignal zu stark, verursacht es den virtuellen Schatten und verringert die Schärfe des Bildes.

Es kann auch Wirklichanzeige der waagerecht ausgerichtete Videowert, wenn aus Strecke heraus, Mitteilungen ist Anzeige auf dem Schirm.

3. PTZ-Prüfer

Zeigen Sie die Videobilder des Input an. Pan/Neigung die P-/Teinheit und summen herein heraus das Bild laut. Gründen Sie die Steuerparameter wie Protokoll, DFV-Anschluss, Baud, PTZ Identifikation, Wanne/Neigungsgeschwindigkeit; Satz- und Anrufvoreinstellungsposition.

4. Erhöhter Farbstangengenerator

Videoerzeugung, der PAL-/NTSCmultisystem-Farbstangenvideogenerator (das Acht-System, das schaltbar ist, übertragen,/empfangen das bunte Achtsystem sich vorstellt). Durch das Empfangen der Videofarbstange, um den Videokanal zu prüfen, ob normalerweise übertragen Sie. Und Richter passend sind, ob die Farbe, wegen des Übertragungsverlusts oder die Störung, es unterschiedlich ist, die für Video-Übertragung der Feldversuche, wie optischer Videoübermittler und Empfänger, Videokabel etc.

Die neue Funktionsfarbstange kann das Bild prüfen ob Verschiebung.

Der Test der Farbstange (rot, grün, blau, weiß, Schwarzes) der Monitor, ob Weiß oder schwarzen Fleck etc. haben Sie.

5. Spitzenleistung DC12V 1A

Treiben Sie die Kamera mit Leistungsabgabe DC12V (1A) von der Prüfvorrichtung an. Es ist für Demo und Prüfung hilfreich, wenn die Stromversorgung nicht verfügbar ist.

6. Audioprüfung

Prüfen Sie den Audioinput von den Aufnahmengeräten. Schließen Sie das Prüfvorrichtungs- und Aufnahmengerät mit dem Audiokabel an.

7. Verkabeln Sie Prüfvorrichtung

Prüfen Sie LAN-Kabel oder Telefonkabel.

Schließen Sie LAN-Kabel oder Telefonkabel mit der CCTV-Prüfvorrichtung und Kabelprüfvorrichtung an. Und dann werden der Verbindungsstatus, die Kabelart und die Reihenfolge von Drähten sowie die Seriennummer der Kabelprüfvorrichtungsausrüstung angezeigt.

8. PTZ-Prüfer

Suchen Sie den Steuerprotokollcode von der Multifunktionstastatur, oder DVR durch Schnittstelle RS485 /RS232, prüfen die PTZ-Steuerbefehldaten ob empfangene Abweichungs- und RS485/RS232 Datenübertragung.

Bildschirmanzeigen 16 Hexadezimalcodes wie

PELCO-P: A0 00 (fügen Sie) hinzu, xx xxxxxx AF xx

PELCO-D: FF 01 (fügen Sie) hinzu, xx xxxxxxxx

9. PTZ-Adreßscannen

Suche herauf die Identifikation von PTZ-Kamera. Helfen Sie dem Ingenieur, die Geschwindigkeitshaube zu suchen, schnell sich zu wenden.

10. Bildlineare wiedergabe (10xZoom)

Stellen Sie lautes Summen des Bildes 10x ein, kann die Details durch 1x, 2x, 3x, 4x, 5x, 6x ansehen und anzeigen - 10X summen herein der Monitor und die Prüfvorrichtung laut.

11. Videoschnappschuß

Nehmen Sie das Videobild gefangen und speichern Sie die gegenwärtigen Videorahmen als JPEG-Datei

12. Videoaufzeichnung

Notieren Sie und sparen Sie das gegenwärtige Video in der Sd-Karte

13. Videoplayback

Videobild und Registerakten werden in der Sd-Karte gespeichert. Speicherdateiverzeichnis kann entsprechend dem Datum geschaffen werden

14. Hafenaufflackern

Die Prüfvorrichtung sendet spezielle Signale, den verbundenen POE-Hafen bei spezieller Frequenz flackern zu lassen, die den Installateuren zu das verbundene Ethernet-Kabel leicht und schnell zu finden ermöglicht. Diese Funktion kann nicht übereinstimmendes Kabel der Einfügung oder der Trennung irrtümlich verhindern, um Network Connection künstlich zu unterbrechen.

15. IP- addressscan

In den digitalen IP-Überwachungsanwendungen wenn das IP address IP-Kamera nicht klar oder vergessen ist; das Gerät kann nicht benutzt werden.

IP- addressscan kann das verbundene IP-Kamera oder anderen Netzgerätes IP address schnell suchen.

16. Verbindungsmonitor

Um eine IP-Kamera oder anderes Netzgerät der Gruppe des gegenwärtigen Netzes hinzuzufügen, darf das neue IP address nicht besetzt werden, andernfalls verursacht es IP-Konflikte und stoppt das normale Arbeiten der Ausrüstung. Verbindungsmonitor kann überprüfen, ob das neue Einstellung IP address besetzt wird.

17. KLINGELN-Test

KLINGELN ist die herkömmlichsten Netzentstörungswerkzeuge; Es wird für die Prüfung verwendet, wenn der verbundener Ethernet-Anschluss IP-Kamera oder anderer Netzwerkausrüstung normalerweise arbeitet und das IP address korrekt ist.

Prüfvorrichtung 18.POE

Sie kann die PoE-Spannung prüfen, wenn der POE-Schalter die POE-Energie an IP-Kamera liefert. Sie kann das power+ offenbar anzeigen und macht- auf den Ethernet-Kabelstiften, der Spannung jeder Kabelstiftes und der Ausfallverbindung des Kabels stecken Sie Seriennummern fest.

19. LED-Lampe

Es ist nützlich für den Ingenieur, Sicherheitssystem nachts zu installieren und beizubehalten. Drückender AN/AUS-Knopf LED, einfache Operation.

20. F1, verbraucherbestimmte Schlüssel der Abkürzung F2

Der verbraucherbestimmte Abkürzungsschlüssel ist für das Verbessern der Leistungsfähigkeit für den Ingenieur, drücken jederzeit bestimmt, einfach zu benützen.

21. Optischer Stromzähler

Die neue Prüfvorrichtung nimmt den spezifischen integrierten Chip des höchstentwickelten Handinstrumentes, erzielen ultra-niedrige Energieoperation, mit der 3,5 hochauflösenden Bildschirmanzeige TFT LCDs, fünf WellenlängenKalibrierstellen 1625nm, 1550nm, 1490nm, 1310nm, 1300nm, 850nm an. Lineare oder nichtlineare optische Machtanzeige, kann es den optischen Machtwert messen und auch wird für relatives Maß Verbindungsverlustes des aus optischen Fasern verwendet. Es ist notwendiges Werkzeug für fiberoptische Kommunikation, Kabelfernsehensystem und Sicherheitssystemwartung.
