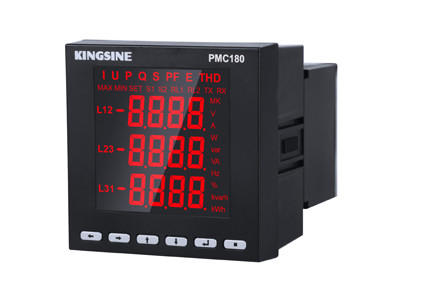

Digital-Multifunktionsstromzähler, Dreiphasen-PMC180

Funktions-Eigenschaften

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Blitzschneller wirklicher virtueller Wert

Gegenwärtig

Einphasiges u. neutrale Linie

◆

◆

◆

Spannung

Linie/Linie u. Phase/Linie

◆

◆

◆

Frequenz

◆

Wirkleistung

Dreiphasen- u. einphasiges

◆

◆

Blindleistung

Dreiphasen- u. einphasiges

◆

Energiefaktor

Dreiphasen- u. einphasiges

◆

◆

Energie

Aktive Energie

◆

Blindenergie

◆

Energie-Qualität

Klirren

Strom u. Spannung

◆

harmonische Analyse von 31 Auftrag

Spannung u. Strom

◆

Kommunikation

Protokoll RS485 /MODBUS

◆

◆

◆

◆

◆

Anzeige

LED-Anzeige

◆

◆

◆

◆

◆

Anderes

DI 2-channel

◆

◆

◆

◆

◆

*2-channel TUN

◆

◆

◆

◆

◆

*1 Kanal AO: 4-20Ma

◆

◆

◆

◆

◆

2-channel begrenzt Warnung

◆

◆

◆

◆

◆

Hilfsprogramm-on-line-Verbesserung

◆

◆

◆

◆

◆

Elektrische Eigenschaften

Maß-Art

Dreiphasen-dreidraht Wechselstrom-System

4es-adrig Wechselstrom-dreiphasigsystem

Abtastrate: 64mal pro cysle

Datenbildwiederholfrequenz

1S

Maß-Genauigkeit

Gegenwärtig

0,2%

Spannung

0,2%

Energie

0,5%

Frequenz

0.05Hz

Aktive Energie

1,0%

Blindenergie

2,0%

AO

1%

Eingangsspannungseigenschaften

Messende Spannung

3 X 220/380V (direkt angeschlossen)

3 X 57.7/100V (angeschlossen durch CT)

Erlaubte Überlastung

1,2mal/ununterbrochen

Eingangsimpedanz

1.8MΩ

Eingangsstromeigenschaft

Messender Strom

5A oder 1A (angeschlossen durch CT)

Erlaubte Überlastung

1,2mal/ununterbrochen

Eingangsimpedanz

<0>

Binärer Input

Funktionsspannung

12~24 VDC (externe Stromversorgung)

Eingangsimpedanz

12KΩ

Isolierungsspannung

2KV

Relaisausgabe

Knoten-Art

Mechanischer Schock

Knotenkapazität

220 VAC/5A, 30 VDC/5A

4-20mA

DC-Ertrag

Spannung des offenen Stromkreises

5VDC

Überlastbarkeit

≤200Ω

Isolierungsspannung

2KV

Spg.Versorgungsteil

Wechselstrom

85~265 VAC/45-65Hz

DC

100~300 VDC

Verlustleistung

<>

Mechanische Eigenschaften

Gewicht

0.5kg

IP-Schutzgrad

Platte IP52, Körper IP30

Größe

96 x 96 x 72 Millimeter

Betriebstemperatur

-25~70℃

Lagertemperatur

-40~85℃

Relative Luftfeuchtigkeit

5% - 90%RH, keine Kondensation

EMC

Störung der elektrostatischen Entladung

Iec 61000-4-2, Niveau 4

Gruppe des anti-schnellen vorübergehenden Impulses

Iec 61000-4-4, Niveau 4

Anti-Auswirkung

Iec 61000-4-5, Niveau 3

Anti-Frequenz Magnetfeld

Iec 61000-4-8, Niveau 3

Elektrische Isolierungsleistung

Isolationswiderstand

GB/T13729, >50MΩ

Frequenzwiderstandsspannung

GB/T13729, WECHSELSTROM 2KV 50Hz /1min

Antriebspannung

GB/T13729, 5KV, 1.2/50us
