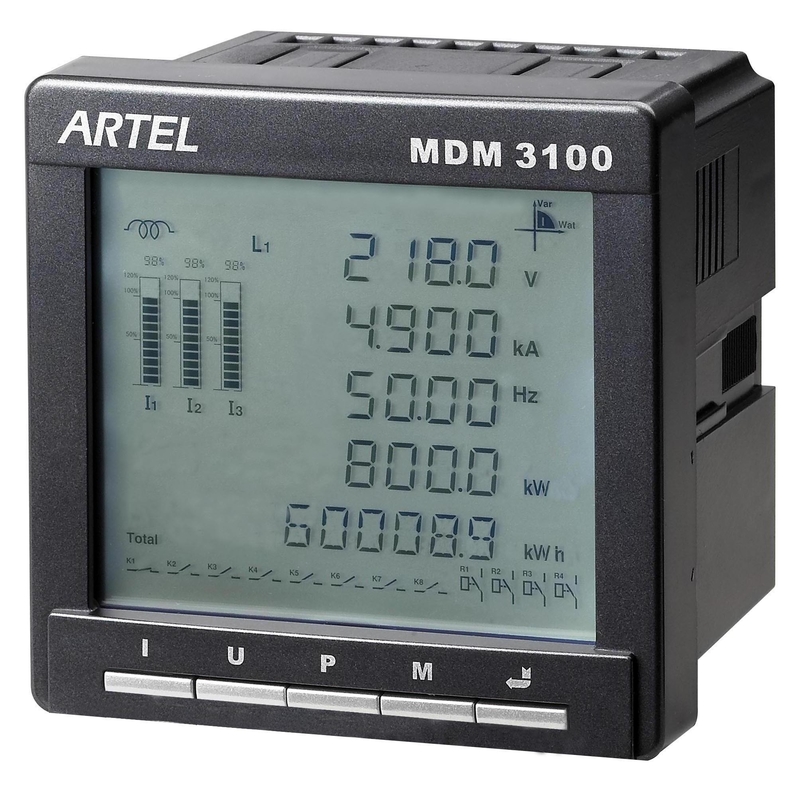

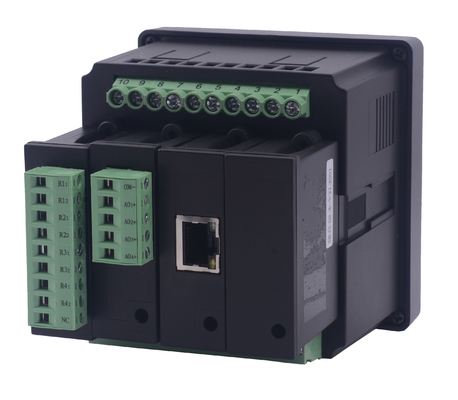

Leistungsfähiger 3 Phasen-Multifunktionsstromzähler mit Relaisausgabe, analoge Ausgabemodule

Einzelteil

Beschreibung

Hauptgerät

Realzeit

Maß

Phasen-Spannung

Phasen-Spannung, durchschnittliche Phase Spannung

Netzspannung

Netzspannung, durchschnittliche Netzspannung

Gegenwärtig

Phase gegenwärtig, durchschnittliche Phase

Strom, nullreihenfolge Strom

Active Power

Phasenwirkleistung, Phase 3

aktive Gesamtleistung

Blindleistung

Phasen-Blindleistung, Phase 3

reagierende Gesamtleistung

Scheinleistung

Phasen-Scheinleistung, Phase 3

offensichtliche Gesamtleistung

Energie 4 Quadrant

Energie 4 Quadrant

Frequenz

Netzfrequenz

Energie-Faktor

Phasen-Energiefaktor, Summe mit 3 Phasen

Energiefaktor

Nachfragestatistik

Nachfrage

aktive/reagierende Nachfrage der Phase 3

Energie, Nachfrage Scheinleistung

Energie-Lesung

Aktive Energie

Importierter, Export- und Nettoactive

Energie, 1 Kanal Activeenergie

Impulsertrag

Blindenergie

Importiertes, Export- und Nettoreagierendes

Energie, 1 Kanalblindenergie

Impulsertrag

Multi Tarifgebührenzählung

Multi Tarifeinrichtung

Zeitanzeige

Realzeitanzeige

Jahr/Monat/Tag/Stunde/Minute/an zweiter Stelle

Datenaustausch

Kommunikation RS-485

1 Modbus-RTUprotokoll

Optionales Modul

Fernsignal

Eingabeeinheit

8 Kanäle

Statusentdeckung, SOE-Ereignisaufzeichnung

Ausgabebaugruppe

4 Kanäle programmierbar
overlimit-/underlimitwarnung

Programmierbares Über-/unter Grenzwert

für Realzeitmaß Voltalter

Gegenwärtiges unausgeglichenes Verhältnis, Nachfrage

Wert, Harmonik, Fernsignal.

Der overlimit /underlimit-Befehl

kann COM durchgelesen werden. Hafen.

Analoges Ausgabemodul

4 Kanäle programmierbar

4-20mA oder 0-5V

Datenspeicherungsmodul

Speicherkapazität: 2GB

Speichern Sie Realzeitmesswert herein

fahren Sie rad, Spannung/der aus dem Gleichgewicht gebrachte Strom

Verhältnis, Nachfragewert, Harmonik,

und Fernsignal.

Harmonisch

Analysemodul

Totalklirren

für Spannung/Strom

3 Phase, einphasiges, neutrale Linie

Sogar/sonderbar

Klirren

Klirren (2. bis 63.)

Fundermental

Spannung/Strom

Größe, Phasenwinkel

Fundermental

aktive/Blindleistung

Größen-Phasenwinkel

Harmonik, einzeln

Gegenwärtiger k-Faktor

Profibus

Kommunikation

Modul

1channel

Protokoll Profibus-DP

Ethernet

Vernetzung

Kommunikation

Modul

1channel

10M/100M anwendbar

TCP/IP Protokoll

Parameter

Anzeige

Richtung

Genauigkeit

Spannung

0~9999kV

Class0.2

Gegenwärtig

0~9999kA

Class0.2

Energiefaktor

-1~+1

Richtungs

Klasse 1

Frequenz

45~65Hz

0.01Hz

Active Power

-9999~9999Mw

Richtungs

Class0.5

Blindleistung

-9999~9999MVAr

Richtungs

Class0.5

Scheinleistung

0~9999MVA

Class0.5

Lebhafte Nachfrage

-9999~9999MW

Klasse 1

Reagierende Nachfrage

-9999~9999MVAr

Klasse 1

Aktive Energie

0~9999999.99MWh

Richtungs

Klasse 1

Blindenergie

0~9999999.99MVArh

Richtungs

Klasse 2

Phasen-Winkel

0.0°~359.9°

Richtungs

Klasse 2

Gegenwärtige harmonische total%

0~100%

Klasse 2

Spannung harmonisches total%

0~100%

Klasse 2

Gegenwärtiger Input

Eingangsstrom: 0~5A (gegenwärtiger Wert kann gegründet werden)

Maßbereich: 0.5%~120%In

Überlastbarkeit: 2 X ununterbrochen nicht ununterbrochen veranschlagt, 100A/1s

Leistungsaufnahme: ≤0.2VA pro Phase

Spannungs-Input

Eingangsspannung: 0~400VAC (L-N), 0~693VAC (L-L) (Spannungswert kann gegründet werden)

Netzfrequenz: 45~65Hz

Maßbereich: 3%~120%Un

Überlastbarkeit: 2 bewertete ununterbrochene X, 2500V/1s nicht ununterbrochen

Leistungsaufnahme: ≤0.5VA pro Phase

Schalterposition (optional)

Input-Kanäle:

Input-Art:

Lokalisierte Spannung:

8 Kanäle

Trockenkontakt

2500VAC

Relaisausgabe (optional)

Ausgabekanäle

4 Kanäle programmierbar

Ertrag-Art

Mechanikerkontakt, konstant auf Ertrag

Kontakt-Kapazität

5A/250VAC

Analogergebnis (optional)

Nein von Ertrag

4 Kanäle programmierbar

Ausgangssignal

4~20mA oder 0~5V

Antwortzeit

≤400ms

Impuls-Ertrag (Standard)

Nein von Ertrag

2 Kanäle (Active/Blindenergie jede)

Seriencom. Hafen (Standard)

Nein von Ertrag

1 Hafen RS-485

Übertragungsprotokoll

Modbus-RTUprotokoll

Baud

2400,4800,9600,19200,38400 bps

Profibus COM. Modul (optional)

Nein von Kanälen

1channel

Übertragungsprotokoll

Protokoll Profibus-DP

Ethernet-Vernetzung Modul (optional)

Nein von Ertrag

1 Kanal 10M/100M anpassungsfähig

Übertragungsprotokoll

TCP/IP Protokoll

Andere Parameter

Hilfshydraulik

85~265VAC/DC

Anzeigenmodul

Lcd-Anzeigenhelle kann justiert werden

Temp. treibender Faktor

Widerstands-Spannung (Input gegen Ertrag)

Leistungsaufnahme

Operationstemperatur

Lagertemperatur

Operationsfeuchtigkeit

Verschmutzungs-Klasse

Material der Wohnung

<100ppm>

2500V/1min

<8va>

-20℃~60℃

-40℃~85℃

5~95%RH

Klasse 2

Entflammbarkeits-ACC. Zu UL94V0

Hauptgerät

96 x 96 x 86mm

Maßgröße: Haupt-unit+-Modul

96 x 96 x 122mm

Installations-Größe:

91 x 91mm
