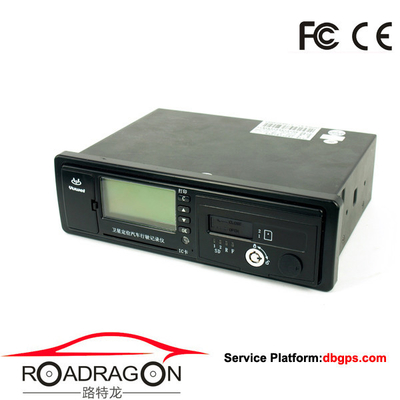

Schwarzes Fahrzeug, das Modi Recorder GPS-Gerätunterstützungs-G/M fahrend Kommunikationsgprs reist
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Voto: | 12V | ||
|---|---|---|---|
| Markieren: | GPS-Navigator,Automotive Gps-tracker |
||
Fahrzeug, das Modi Recorder GPS-Gerätunterstützungs-G/M fahrend Kommunikationsgprs reist
I Systemeinleitung
Reisender Recorder GPS-Fahrzeugs ist ein Satz der Hochleistung MCU, die aus elektronischen Erfahrungen des Fahrzeugs unserer vielen Jahre besteht, und der Untersuchungsund sich entwickelnden Teams des Hochs, es digitales und elektrisches Aufnahmegerät isa, das Fahrgeschwindigkeit, Zeit, Kilometerzahl und andere Informationen über das Fahrzeugfahren notiert und speichert und könnte Daten durch Schnittstelle exportieren. Innenraum integriert das GPS-Modul und GPRS-/CDMAkommunikationsmodul, könnte es Antriebskraft sein die Standortinformationen, die übergeschwindigkeit, treibenden, zweifelhaften die Daten der Ermüdung und die Buchstabeinformationen schicken und die Fotos usw. bis GPRS/CDMA laden. Reisender Recorder GPS-Fahrzeugs nannte auch DB44 alle in einem Gerät.
Funktionsprinzip:
wenn das Fahrzeug sich bewegt, empfängt der reisende Recorder GPS-Fahrzeugs Satelliten (GPS-) Signale, Informationen wie Länge, Breite, Höhe, Zeit, Geschwindigkeit, Richtung und Satellitenbetriebsbedingungen durch Berechnung einzuholen und mittelt die vorher erwähnten Informationen der Fernterminplanungsund Überwachungsmitte (oder Rechenzentrum) mit GPRS-/CDMAnetz über, und dann leitet die Fahrzeugverwaltungsabteilung die Realzeitfernterminplanung, die Überwachung und Management durch eine Website, die elektronische Karte der GIS oder durch festlegendes, Überwachungs- und Management-Software GPS integriert.
Verwendungsgebiet:
Wenn die Kompaktbauweise genießt unsere GPS-Fahrzeug reisenden recorderis leicht installiert ist und hohe Stabilität, Hochleistungs- und Preisverhältnis und Leistungsaufnahme der geringen Energie. Seiend verfügbar für externen PAS-Schlüssel, Öl und Stromausfalldruckschalter, Monitor MIC, Hörer, Kamera- oder Ölfluss-Sensor, Fahrzeugfahrenrecorder und Navigator, etc., ist es für Logistikindustrie, Langstreckenlandstraßenpassagiertransport, Gefahrguttransport, Busunternehmen, Fahrzeugleasingindustrie und Taxihandel passend.
IIPRECAUTIONS
1. Garantieren Sie bitte, dass Sie eine SIM-Karte kaufen, die mit Kommunikationsanforderungen übereinstimmt und normale Dienstleistung erbringt (was GPRS anbetrifft, konsultieren Sie bitte Ihren lokalen Betreiber, um zu garantieren, dass die SIM-Karte für GPRS-Funktion ermöglicht wird; und CMnet ist das APN im chinesischen Festland) wenn für die spezielle Karte, liefern bitte das spezielle APN. China Unicom u. CDMA kein Bedarf einzustellen.
2. Wenn die Kabel anschließen Sie, verlegen Sie die Kabel nicht in die hohen Temperaturen und der Platz, in dem unterdessen ihn zusammendrücken könnte leicht, könnte die Kabel nicht zu gerade ziehen, falls gebrochen die Innenraumdrähte, der Stromkreis der Anschlüsse und Fahrzeug, muss durch Isolierband- oder Kleberschutz gut verpackt werden, und hält es stabil durch das Band.
3.Ensure das alle Ausrüstung und verkabelt werden angeschlossen richtig vor der Verbindung der Terminalstromversorgung. Installieren Sie nicht oder bauen Sie den Anschluss beim angezogen werden auseinander; schalten Sie die Stromversorgung zuerst aus, wenn es irgendeinen Auslassungs- oder Verbindungsfehler gibt.
4. Verweisen Sie alle Installation und Instandhaltung des reisenden Recorders GPS-Fahrzeugs auf die Händler, die von uns oder vom Berufswartungspersonal lokalen Nachverkäufe Büros berechtigt werden. Dem Benutzer wird nicht erlaubt zu entfernen, oder, den Anschluss ohne unsere Zustimmung zu reparieren andernfalls wird jeder möglicher Schaden, der durch dementsprechend verursacht wird, von der Garantie ausgeschlossen.
5. Schließen Sie die GPS-Antenne nicht an den GPRS-/CDMAhafen des Anschlusses ähnlich anschließen die GPRS-/CDMAantenne nicht an den GPS-Hafen des Anschlusses an, andernfalls, das der Anschluss normalerweise nicht funktioniert.
6. Als drahtlose Datenendeinrichtung wird die Stromversorgung des Anschlusses weg von geschaltet, wenn man Öldepot oder -standorte mit gefährlichen Waren betritt.
7.As ein drahtloser Übermittler der geringen Energie und ein Empfänger, reisender Recorder GPS-Fahrzeugs empfängt und überträgt Rf-Signal während der Operation. Um EMS oder nichtkompatibele Konfiguration zu vermeiden, hören Sie bitte auf den Anschluss in einem Platz mit relevanter Mitteilung zu verwenden.
8.Keep der reisende Recorder vGPS Fahrzeugs trocken; treten Sie mit lokalem Händler in Verbindung, oder Nachverkäufe Büro sofort, beim dem Tropfen oder dem Spritzen herausgestellt werden und stellen das Fahrzeug nicht vor Beratung an, andernfalls, das wir keine Haftung für jeden möglichen Schaden übernehmen, der durch dementsprechend verursacht wird.
9.GPS empfängt Signale vom Satelliten im Himmel; als seiend nicht synchron mit der Erde, hält der Satelitte, seine Position gegen das Fahrzeug zu ändern. Deshalb ist der empfangende Effekt nicht in irgendeinem Zeitabschnitt gut (das in verschiedene Regionen schwankt), wenn der relative Winkel des Satelliten klein ist und Signal neigt, durch den Abschirmeffekt beeinflußt zu werden, der durch Hindernisse wie Gebäude erzeugt wird. Im Allgemeinen tritt der schlechte GPS-Positionierungseffekt fast in einem gleichen Zeitabschnitt jeden Tag in einer Region auf.
IIIMAIN-Funktionen
1. Eigentest
Nachher macht-auf, kontrolliert der Datenrecorder Systemteile und -häfen. Nach Selbstinspektion der Ton „der Zecke -“ und „****** Technologie“ erscheinen Sie auf dem LCD-Bildschirm, der den Benutzern eine Andeutung gibt, dass der Recorder anfängt, normalerweise zu arbeiten.
2. Notieren Sie, Speicher- und Sammlungsfunktionen für Echtzeituhr, Datum und Lenkzeit
Der Recorder versieht Datum und Uhr in Peking-Zeit mit dem Formatjahr/Monat/Tag Realzeitdatum und Stunde lang/Minute/an zweiter Stelle für Echtzeituhr.
3. Fahren des Managements
1) Kilometer- und Geschwindigkeitsstatistiken
Der reisende Recorder GPSs kann tägliche Kilometerzahl, übergeschwindigkeitsaufzeichnung, die Ermüdung zählen, die Aufzeichnung fährt, könnte die Monatsfahrzeugfahrenaufzeichnung und die Fahrer `s Monatszeitschrift auch zählen, die Aufzeichnung fahren.
2) Rekordgeschwindigkeit pro Minute
Sie könnte die treibenden Informationen innerhalb der spätesten 360 Stunden, auch der durchschnittliche Fahrgeschwindigkeitswert von entsprechen jede Minute zwischen dem Fahrzeug während des Reisens und die Realzeitstunde notieren.
4. Schnellfahrenwarnung und die Aufnahmefunktion
Wenn ein Auto schneller als ist, der Voreinstellungsgeschwindigkeitswert (eingestellt werden, kann 120km/h) d.h., die unmittelbare solide „Zecke…“ erinnert den Fahrer zu verlangsamen, um Unfälle zu vermeiden, und die Übergeschwindigkeitswarnungsdaten werden bei Terminplanungsüberwachungsmitte automatisch eingereicht. Unterdessen konnte reisender Recorder GPSs die Zeiten der übergeschwindigkeit notieren, fährt Anfangszeit, übergeschwindigkeitsendzeit, die höchste Geschwindigkeit sowie die treibende Lizenznummer etc. des Fahrers zu schnell.
5. Ermüdung, die Warnung fährt und Funktion notiert
Wenn ein Fahrer nah an dem Wert fährt, die vor mehrmals hintereinander eingestellt haben, gibt der reisende Recorder GPSs eine solide warnende Aufforderung, und der Ton ist halten, für 5 Minuten zu erinnern. Wenn er hält zu fahren, fängt der reisende Recorder GPSs an, solide Warnung zu notieren und zu geben;
6. Zweifelhafte Punkte Aufzeichnung und Analyse des Unfalles.
Notieren Sie die spätesten 10 zweifelhaften Daten des Punktes vor Bremse innerhalb 20s. Der Recorder notiert solche Daten wie Fahrgeschwindigkeit und Bremse usw. innerhalb 20s vor Bremse in jedem 0.2s;
7. Anzeigen und Druck
Über LCD-Anzeigen die Fahrzeugverwandte information, drahtlose der Kommunikationsparameter, die Durchschnittsgeschwindigkeit vor Bremse, die Aufzeichnung der fahrenden Ermüdung, des gegenwärtigen die Informationen Fahrers, die übergeschwindigkeitsaufzeichnung, die Kilometerregisterinformation, das Mitteilungsmenü, die Nachrichteninhaltfrage, gegenwärtige Geschwindigkeit und ACC, Informationen der Recorderseriennummer usw. Es konnte Druck sein das Fahrzeugkennzeichen, Fahrzeug klassifiziert, Fahrercode und die Lizenznummer fahren und Zeit, die Durchschnittsgeschwindigkeit vor Bremse innerhalb 15 Minute, die Ermüdung drucken, die Aufzeichnung und die Unterzeichnung des Fahrers, als gebremst fährt.
8. Die Fahrerdateien und die Verkehrsinformationsmanagementfunktionen
Reisender Recorder GPSs kann die Identität des Fahrers notieren, und die Fahrer fügen USB-Personalausweis ein, um ihren Code vor fahrendem jedem jedes Mal zu bestätigen.
9. Macht--weg Schutz
Reisender Recorder GPSs hat macht--weg Schutzfunktion, die bedeutet, dass die aufgezeichneten Daten für 10 Jahre aufrechterhalten werden.
10. Datenaustausch-Funktion
Reisender Recorder GPSs kann Recorderdaten und Satzparameter über serielle Schnittstelle oder drahtloses Modul sammeln;
11. In Position bringende und aufspürende Realzeit
GPS reisendes Recorderis verfügbar für die Unterbreitung von Realzeitpositionierungsinformationen entsprechend voreingestelltem Zeitabstand beim Server. Die Informationen umfassen Zeit, Breite u. Länge, Geschwindigkeit, Richtung und der treibende Status usw., die Realzeit zu erzielen, die Spurhaltungsfunktion in Position bringt.
12. Regionale Höchstgeschwindigkeits-und Grenzverletzungs-Warnung
Scheduling und Überwachung zentrieren durch den KundeSide, um die spezifische treibende Region zuzuteilen, der reisende Recorder GPSs werden einreichten die Warnungsinformationen wenn das Fahrzeug die spezifizierte Region verjagend.
Schedulings- und Überwachungsmitte stellte eine Region ein und stellte auch den HöchstgeschwindigkeitsGrenzwert, der reisende Recorder GPSs wird einreichte die Warnungsinformationen, wenn die Fahrzeugfahrgeschwindigkeit über mehr ist, als der Höchstgeschwindigkeits-Grenzwert der Voreinstellung ein.
13. Bahn-Wiedererscheinung
Die treibenden Daten, die Positionsangabe, die Geschwindigkeit und die Zeit usw. eines Fahrzeugs werden im Server des Rechenzentrums für Frage und Wiedererscheinung durch die Terminplanung und die Überwachung der Mitte für einen bestimmten Zeitraum gespart werden und heraus mit der Karte markiert möglicherweise, die Mitteilung fährt. Der Verwalter könnte den Fahrzeugfahrenplatz überall sowie die gegenwärtige Geschwindigkeit jederzeit überwachen.
Warnung 14.Emergency
Die Terminplanungsund Überwachungsmitte erhält die Warnungsinformationen, wenn der Notschlüssel auf mehr als 2 Sekunden im Notfall gedrängt und gehalten wird. Der Notknopf konnte gesetzt werden, wo schattig und auch leicht, wird für den Fahrer berührt. Schedulings- und Überwachungsmitte konnte die Hilfe zum Fahrer leisten erhielt einmal die Warnungsinformationen.
Daten 15.Remote heben auf
Schedulings- und Überwachungsmitte konnte die zweifelhafte Punktaufzeichnung, die übergeschwindigkeitsaufzeichnung, die Ermüdungsaufzeichnung und reisende Aufzeichnung des Fahrzeugs der 360 Stunden entfernt aufheben.
Öl 16.Remote und Energie-Brechen
Anweisung für Öl und das Energiebrechen wird zum Fahrzeug von der Terminplanungsund Überwachungsmitte für das Verhindern geschickt möglicherweise, dass das Fahrzeug falls erforderlich fährt.
Scheduling 17.Information
Zeigen Sie die Informationen an, die unten direkt durch die Mitte auf dem Terminplanungsschirm gesendet werden. Und übertragen Sie ihn dann durch Stimme.
18. Bildüberwachung
Senden Sie das Foto, das Befehl durch die Terminplanungsund Überwachungsmitte nimmt, und laden Sie das sofortige Fahrzeug
Foto zur Mitte, die Antriebskraftart konnte sein zusammenstellen durch selbst.
19. Bild gespeichert
Das Foto wird in Sd-Karte aufgehoben, nachdem der Befehl durch die Terminplanungsund Überwachungsmitte zuteilen. Und das Foto, das in Sd-Karte speicherte, könnte entfernt aufgehoben werden und angesehen werden. Konnte die Sd-Karte in PC für das Vertretung der Ansicht auch einfügen.
20. Rechnungsunterhaltung
Konnte Anruf das Telefon durch den Kommunikationshörer nach dem Zufall sein, konnte sich auch stützen, um Handyanruf Terminal-`s SIM Zahl zu verwenden, um die Sprachkommunikation zu tun
IV Verbindungsdefinition
1. Reisender Recorderhafen 1 GPS-Fahrzeugs
Reisender Recorderkabelanschluss 1, Verbindungsdefinition GPS-Fahrzeugs
|
NEIN
|
DRAHT-FARBE
|
IN-VEHICLE ENTSPRECHENDER DRAHT
|
|
||
|
1
|
Hellblau
|
Kleine Lampe
|
Empfohlene Verbindung
(keine diese Farbe für Verbindung für den Draht mit 9 Kernen)
|
|
|
|
2
|
Hellgrün
|
Rechtsdrehend
|
|
||
|
3
|
Rosa
|
Linkskurve
|
|
||
|
4
|
Purpurrot
|
Nahe Tür
|
|
||
|
5
|
Orange
|
Offene Tür
|
|
||
|
6
|
Grün
|
Horn
|
Empfohlene Verbindung
|
||
|
7
|
Grau
|
Entferntes Licht
|
|||
|
8
|
Gelb
|
Unterbrechungssignaldraht des Fahrzeugs, d.h. Bremssignalader
|
|
||
|
9
|
Hitzepsychiatersrohr
|
Fahrzeugbondbügel
|
|
||
|
10
|
Blau
|
Der mechanische Geschwindigkeitsmesser wird mit Drehzahlgeber-Geschwindigkeitsdraht angeschlossen und der elektronische Geschwindigkeitsmesser wird mit Geschwindigkeitsmessergeschwindigkeits-Signalader angeschlossen
|
|
||
|
11
|
Weiß
|
Drehzahlgeber-Stromversorgungspluspol
|
Mechanischer Geschwindigkeitsmesser wird angefordert, an den Pfosten eher als elektronischer Geschwindigkeitsmesserpfosten angeschlossen zu werden.
|
|
|
|
12
|
Brown
|
Negativer Pfosten der Drehzahlgeber-Stromversorgung
|
|
||
|
13
|
Rot
|
Konstanter elektronischer Pluspol des Fahrzeugs, d.h. Fahrzeugbatteriepluspol.
|
|
||
|
14
|
Schwarzes
|
Konstanter elektronischer negativer Pfosten des Fahrzeugs, d.h. negativer Pfosten der Fahrzeugbatterie.
|
|
||
|
15
|
|
Unterstützung
|
|
||
|
16
|
|
Unterstützung
|
|
||
|
|
|
|
|
|
|
2. Reisender Recorder GPS-Fahrzeugs --Hafen 2
Reisender Recorder GPS-Fahrzeugs --Verbindungsdefinition des Hafens 2
|
Nein
|
Drahtfarbe
|
Drahtverbindungsanweisung (FahrzeugSignalader)
|
|
1
|
Rot
|
5 v-Ertrag
|
|
2
|
Gelb
|
Notwarnung
|
|
3
|
Schwarzes
|
Boden
|
|
4
|
Grün
|
ACC-Inspektion
|
|
5
|
Grau
|
Energie schnitt Ertrag ab
|
|
6
|
Blau
|
Ölmasse 1
|
|
7
|
Brown
|
Öl schnitt Ertrag ab
|
|
8
|
Weiß
|
Ölmasse 2
|
3. Reisender Recorder GPS-Fahrzeugs --Verbindungsdefinition des Hafens 3
|
Nein
|
Drahtverbindungsanweisung (FahrzeugSignalader)
|
|
1
|
5 v-Energiepluspol
|
|
2
|
Senden der seriellen Schnittstelle der Kamera
|
|
3
|
Negativer Pfosten der Energie
|
|
4
|
Empfangen der seriellen Schnittstelle der Kamera
|
4. Reisender Recorder GPS-Fahrzeugs --Verbindungsdefinition des Hafens 4
|
Nein.
|
Drahtfarbe
|
Drahtverbindungsanweisung (FahrzeugSignalader)
|
|
1
|
Weiß
|
Negativer Pfosten Mic
|
|
2
|
Grau
|
Mic-Pluspol
|
|
3
|
Blau
|
Kopfhörerpluspol
|
|
4
|
Rot
|
Hafen der Leistungsabgabe 5V
|
|
5
|
Grün
|
Negativer Pfosten des Kopfhörers
|
|
6
|
Gelb
|
Kommunikationsschnittstelle, die Hafen empfängt
|
|
7
|
Schwarzes
|
Energie-Erdung
|
|
8
|
Brown
|
Kommunikationsschnittstelle, die Hafen sendet
|
V Konfigurations-Liste und Auftritt
1. Konfigurationsliste
|
Standardteile
|
Optionale Teile
|
||||
|
1
|
Reisender Recorder GPS-Fahrzeugs
|
1 Satz
|
1
|
Notwarnungsknopf
|
|
|
2
|
ProduktBenutzerhandbuch
|
1 PC
|
2
|
Öl u. Energie abgeschnittenes Relais
|
|
|
3
|
Garantiekarte
|
1 PC
|
3
|
Kommunikationshörer
|
|
|
4
|
Qualitätszertifikat
|
1 PC
|
4
|
Ölfluss-Sensor
|
|
|
5
|
16 Kernkabel
|
Drehungen 1
|
5
|
Fahrer IC-Karte
|
|
|
6
|
8 Kernkabel
|
Drehungen 1
|
6
|
Einstellungskarte
|
|
|
7
|
GPS-Antenne
|
1 PC
|
7
|
Kamera
|
|
|
8
|
GSM-/GPRS/CDMAantenne
|
1 PC
|
8
|
Sd speicherte Karte
|
|
|
9
|
Örtlich festgelegter Block
|
1 PC
|
9
|
Mic
|
|

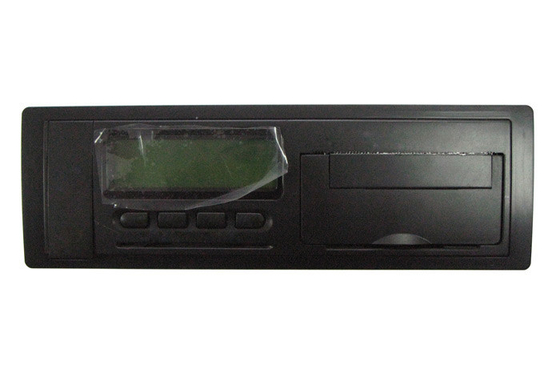

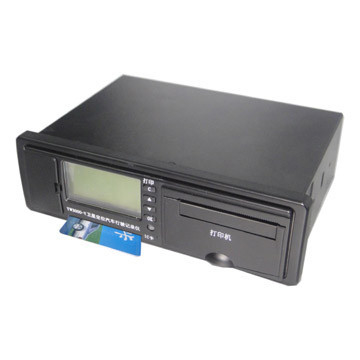

2. Auftritt
1. Ganze Rückseiteübersichtskarte der Auftrittübersichtskarte 2.
VIIInstallations-Schritte
1. Installieren Sie SIM-Karte:
Benutzen Sie den kleinen Querschraubenzieher, um die vier Schraube s zu öffnen auf der oberen Abdeckung des reisenden Recorders GPSs, öffnen Sie die Gesichtsabdeckung der SIM-Karte, legen Sie die SIM-Karte in den Schlitz mit richtiger Kraft, um den, Halter zu brechen zu vermeiden, und garantieren Sie, dass die SIM-Karte gut befragt und gesichert wird. Sie wird nicht die SIM-Karte einfügen oder ausziehen gelassen, wenn der Anschluss eine Stromversorgung angeschlossen wird (ähnlich, wird Mobiltelefon weg für die Einfügung oder das Ausziehen der SIM-Karte angetrieben). Nach installieren Sie SIM-Karte gut, gut verpackt der oberen Abdeckung, dann schrauben Sie oben die Schrauben.
2.Select der Standort für Terminalinstallation:
-
Erwägungen werden zum wasserdichten, stoßsicheren, Hochtemperaturschutz und zur Sicherheit und zur Bequemlichkeit des Verdrahtungsweges gegeben. Im Allgemeinen 24V, das großer LKW des Drahtes der kontrollierte Kasten des Kopiloten, Auto 12V des Drahtes nahe gelegen ist, ist nahe gelegener Abstieg vom Lenkrad des kontrollierten Kastens. Kein großer LKW oder Auto der Angelegenheit, der Standort ist Bequemlichkeit.
-
Wasserdicht: die Standorte, die nicht Wasser herausgestellt werden, werden bevorzugt, um den Anschluss trocken zu halten; halten Sie den Anschluss weg von Klimaanlage, um den Anschluss gegen äußeres Kondenswasser zu schützen, das möglicherweise die Nutzungsdauer des Produktes ernsthaft beeinflußt, wenn Temperatur sich unterscheidet.
-
Stoßsicher: der Anschluss wird nicht in die Luft oder in einen Platz mit häufiger Erschütterung gehangen.
-
Hochtemperaturschutz: der Anschluss wird weg von Wärmequellen im Fahrzeug gehalten.
-
Verdrahten des Weges: für große Fahrzeuge mit allgemeinem Bedienschalter, wird die Verdrahtung des Netzanschlusskabels für die Position der Terminalinstallation betrachtet. 3M kleben, Metalldraht und Schrauben werden angewendet, um den Anschluss zu sichern, wenn die Position vorgewählt wird.
3. Schließen Sie die FahrzeugSignalader an (Hafen des Hafens 1)
Schließen Sie die Kabel des Hafens des Hafens 1 an: Verbindung die rote Stromkabel, die das Fahrzeug der allgemeinen Macht anschließen sollte, die auch das Fahrzeug des kontrollierten Machthauptsächlichpluspols entsprechend der Kabelverbindungsstückdefinition des reisenden Recorders GPSs. Die schwarze Stromkabel sollte an das Machtnegativ des Fahrzeugs anschließen. Über die FahrzeugSignalader- und ACC-Signalader, welche bitte die Detaileinleitungen der nächsten Seite verweist.
Mitteilung: Der Verbindungsdraht des Hafens des Hafens 1 muss sein anschließen gut
Warnung:
1. Um sicher zu sein, dass negatives und durch Hitze schrumpfbares Rohr der Energie reisenden angeschlossenen Recorders GPSs sich trennte. Durch Hitze schrumpfbares Rohr nimmt Eisen direkt
2. Wenn Sie Drähte kontrollieren, wenden Sie Prüflampe eher als stoßen sie für Inspektion an;
3. Enwind und binden den ganzen Draht mit Klebstreifen der Isolierung zusammen und befestigen fest sich mit Drahtclipn; Binden Sie bitte vorübergehend unbenutzte Drähte separat zusammen, um zu vermeiden, sich zu berühren oder kurzzuschließen, um zu reiben;
4.To bestätigen GPS-Fahrzeug-reisenden Recorder, Drehzahlgeber und Kurzschluss oder Rückseite der Druckerenergie nicht schließen ist ein Muss an;
5.It wurde Blech einfügend verboten, oder Schadgas und Flüssigkeit in USB und in Schnittstelle RS232 einspritzend;
Einleitung der Geschwindigkeits-Signal-Verbindung
Wenn der Geschwindigkeitsmesser elektronisch ist und Geschwindigkeitssignalausgabeausgangsanschluß (der Ausgangskreis nimmt im Allgemeinen OC-Tür-Antrieb) an, hat, schließen Sie blauen Draht an (Nr. 10); wenn es keinen Geschwindigkeitssignalausgabeausgangsanschluß gibt, der mit dem Geschwindigkeitsmesser angeschlossen wird, um zum Störungssignal, dann zum Gebrauch zu vermeiden, der Linie (No.9) abschirmt schließen Sie an das Fahrzeugeisen an.
Wenn der Geschwindigkeitsmesser mechanisch ist; der Hall-Drehzahlgeber wird angefordert installiert zu werden. Sehen Sie unten:
Anmerkung:
Das Positiv und das Negativ des Drehzahlgebers können angeschlossen nur an Energie DCs 5V, die nur vom GPS-Fahrzeug-reisenden Recorder bereitgestellt wird. Schließen Sie nicht an Fahrzeugenergie an. (D.h. Positivmuss des Drehzahlgebers angeschlossen an den weißen Draht (Nr. 11) der Fahrzeugenergie; Drehzahlgeber-Energienegativmuss angeschlossen an den braunen Draht (Nr. 12) der Fahrzeugenergie.)
Anmerkungen:
-
Die positive Energie des Drehzahlgebers (d.h. roter Draht)
-
Die negative Energie des Drehzahlgebers (d.h. brauner Draht)
-
Drehzahlgebersignal (d.h., der Kern des Blaus auf dem Sensor) und
-
Der Geschwindigkeits-Sensor, das Schild von 9 und der Recorder können durch Hitze schrumpfbares Rohrauto am derselben Ort, der oben durch Eisen empfangen wird.
-
Über, wenn die GPS-Geschwindigkeit wählen Sie; schließen Sie nicht die GeschwindigkeitsSignalader an.
Einleitung zur Schalter-Signalader
-
Z.Z. kann der GPS-Fahrzeug-reisende Recorder 8 Schalterwerte anschließen (verlängert entsprechend den Anforderungen des Benutzers), unter denen, das Bremssignal das notwendige bremsende Signal ist-, das durch den internationalen Standard reguliert wird.
-
Wenn Schaltersignal das positive Signal (ermöglichen Sie hoher Stufe), ist, wird die RecorderSignalader an der Rückseite des Schalters angeschlossen;
-
Wenn Schaltersignal das negative Signal (ermöglichen Sie niedrigem Stand), ist, wird die RecorderSignalader vor dem Schalter angeschlossen.
4. Installieren Sie GPS-Antenne: garantieren Sie, dass der Anschluss nicht angezogen wird!
a. Anmerkung: die gebogene Seite des Empfangens der Diskette von GPS-Antenne stellt in Richtung zum Himmel gegenüber und es gibt keine Metallhindernisse oder elektromagnetische Abschirmung über der Antenne.
in Richtung zum Himmel gegenüber und es gibt keine Metallhindernisse oder elektromagnetische Abschirmung über der Antenne.b.To erhalten die beste Leistung, wird die glatte Seite des Empfangens der Diskette von GPS-Antenne in der Balance in größtem Maße gehalten und die Neigung ist innerhalb 45° kontrolliert;
c. Anstrengungen werden, den Draht in verborgenen Plätzen für zu vereinbaren unternommen: 1 Auftritt; 2 unbeabsichtigten oder absichtlichen Schaden verhindernd.
d. Empfohlene Positionen für die Installation von GPS Diskette empfangend: verborgene Position unter der vorderen Windschutzscheibe, Position unter vorderem Schlagbrett oder unter dem dekorativen Brett unter der hinteren Windschutzscheibe, das Beste, das Effekt empfängt, wird erreicht, wenn die Diskette auf die Dachoberseite installiert ist.
e. Der GPS-Antennenhafen wird an den Hafen angeschlossen, der mit GPS an der Terminalseite markiert wird und festgezogen ist, um die gelöste Verbindung wegen einer langen Zeitspanne der Erschütterung zu vermeiden, die möglicherweise das Empfangen des Satellitensignals beeinflußt.
f. Im Allgemeinen ist der GPS-Hafen an der Terminalseite, ist so der GPS-Antennenhafen golden!
5. Installieren Sie GSM-/GPRS/CDMAantenne: garantieren Sie, dass der Anschluss nicht angezogen wird!
a. Um Signalstörung zu vermeiden, wird die GSM-/GPRS/CDMAantenne vor der Vermischung mit anderen Steuerbussen geschützt;
b. Um das GSM-/GPRS/CDMAsignal an der Störung internen drahtlosen Apparat (zum Beispiel Radio) zu verhindern, wird es empfohlen um die Antenne 50cm weg von diesen Geräten zu halten;
c. Empfohlene Positionen für Installation von GSM-/GPRS/CDMAantenne: verborgene Position unter der vorderen Windschutzscheibe, Position unter Sitz oder unter dem dekorativen Brett unter der hinteren Windschutzscheibe.
d. Um guten Effekt zu erhalten, wird es empfohlen um den Anschluss von der GSM-/GPRS/CDMAantenne und von der GSM-/GPRS/CDMAantenne von der GPS-Antenne zu trennen, und das Beste um zu halten kein weniger als 15cm des Abstandes zwischen ihnen versucht;
e. Die GSM-/GPRS/CDMAantenne wird mit doppelseitigem Band gesichert möglicherweise, und das Wirtsverbindungsstück ist mit dem Wirtshafen ausgerichtet und festgezogen, um die Verbindungslockerheit wegen der langen Zeitspanne des Empfangens und des Getriebes des Signals zu verhindern.
f. Im Allgemeinen ist der Hafen G/M GPRS/CDMA an der Terminalseite GOLD, GPS ist das Silber
6. Die Installation für die Zusätze:
1)Hörer: wird für die Unterhaltung verwendet; verstopfen Sie den Hafen mit 8 Kernen zum Terminalhafen. Anmerkung: stellen Sie nicht den Hörer im Sonnenschein heraus, andernfalls, welches die Nutzungsdauer verkürzt würde.
2)Hand-freier Ton und Überwachung MIC: es wird empfohlen, um den hand-freien MIC zu installieren und MIC in einem verborgenen Platz zu überwachen, in dem gutes Sprachsignal empfangen wird und der MIC mit doppelseitigem Band gesichert wird. Der hand-freie Sprecher ist 1m weg von dem hand-freien MIC installiert, zum von Störung zu vermeiden; das hand-freie ist nicht gegenüber dem hand-freien MIC installiert, andernfalls wird umgebender Ton erzeugt, um Sprachqualität zu beeinflussen.
3)Öl und Energieunterbrecher: das Öl und Macht, die Steuerleitung für den GPS-Fahrzeug-reisenden Recorder unterbrechen, wird benutzt, um die Ölleitung oder das fest verdrahtete Ein-Aus des Fahrzeugs, und des Gebrauches zu steuern mit dem Relais oben zusammenpassen zu müssen. es wird angeschlossen, wie folgt:
A. Für Fahrzeug 12V benutzen Sie Relais 12V
1) Weißer kleiner Draht schließt an den signalkontrollierten Draht (Brown-Draht) des GPS-Fahrzeug-reisenden Recorders an;
2) Gelber kleiner Draht schließt an die Netzspannung des Fahrzeugs an (heißen Draht des Fahrzeugs);
3) Schließen starker grüner Draht zwei der RelaisruhekontaktbedarfsReihe an die Ölleitung an oder umkreisen kontrollierte Linie;
Des Fahrzeug-Gebrauches 24 V B.For 24 V Relais, die Verbindungsart sind das selbe wie die 12 V. Beziehen Sie bitte sich über Beschreibungen.
Notwarnungs-Knopfinstallation (Gelbdraht des Kabels port2)
C. Die Installation für die Notwarnung sollte sein betrachten den Hilfsfaktor erstens, damit sein konnte funktionieren während senden die Hilfsbequemlichkeit
D. Sollte das ausweichende während der Sonderbedingungen, wie zweitens betrachten, als, wenn Sie Status betrogen und stahlen, Sie die Verbrecher nicht lassen konnten wussten, dass es ein Warnungsgerät gibt. Im Allgemeinen wird es geraten, um der Fahrer in der Nähe zu installieren könnte leicht berührter Platz sein.
E. Das ein Ende des Warnungsknopfes schließen gelben Draht port2 an, schließen das andere Ende des Warnungsknopfes negativen Pfosten der Fahrzeugenergie an (oder Nehmeneisen).
Öl-Sensor-Installation: Bedarf addiert einen Extraöl-Sensor.
F: Lokalisierung: Setzen Sie im Allgemeinen die Mitte des Behälters und sollte Ölfloss auch vermeiden.
G: Um die schmutzigen zu säubern die im Behälter Pole-Position öffnen, säubern Sie weg das schmutzige Öl das auf Behälterinstallation.
H: Bohrloch: Benutzen Sie Pistolenbohrgerät, um 50mm Metalldas offene Lochbohrgerät zu haften, dann lassen Sie es antreiben an, bohren ernannt die Mitte des Behälters, (Anmerkung: wenn Sie den Behälter bohren, bitte bohren Sie nicht zu schnell. wenn er fast herausbohrt, benutzen Sie bitte Schraubenzieher und Scharfnase Zangen, zum des gebohrten Metalls herunterzuziehen vermeiden herein, um in den Behälter zu fallen)
I.Cleaning oben: benutzen Sie eine zusammenziehende Datei, um die Grate auf der Öffnung zu entfernen und in den Öltank sich setzen, den ein Magnet mit einem Faden band, um Alteisen heraus zu saugen.
J. Nehmen Sie den Sensor, der durch den Hersteller entsprechend Fahrzeugtyp besonders angefertigt wird heraus, entfernen Sie die Schutzhaube des Landstreichers und der Schraube weg weg 5 passenden Schrauben und von 5 Schneidschrauben mit einem Schraubenzieher. Trennen Sie den Sensor mit dem Installationsflansch. Überprüfen Sie den O-Ring des Flansches und schaffen Sie ihn auf dem Loch ab, das bereits gemacht wird, wenn es intakt gefunden wird.
K. Reparieren: Benutzen Sie einen elektrischen Schlagbohrer, der mit einem 2mm Bit, Bohrlöcher in den 5 geriffelten Löchern für Befestigungsflansch festgeklemmt wird (bohren Sie den Öltank durch), wenden Sie Metalldichtungsmittel auf den 5 Schneidschrauben beziehungsweise an und reparieren Sie den Flansch auf den Öltank. Bringen Sie den Sensor am Flansch an und schrauben Sie ihn unten mit den 5 Schrauben.
L.Sealing: Wenden Sie Metalldichtungsmittel um den Verbindungspunkt des Flansches mit dem Öltank für eine Drehung an.
Drahtverbindung: Der Vorratsgeber hat 3 Drähte und das rote steht normalerweise für Anode der Energiequelle während das Schwarze für Kathode und das blaue für Ölstandbus-leitung. Die Beziehung wird so hergestellt, dass die Anode und die Kathode der Energiequelle für Hafen 2 und Ölstand-Sensor angeschlossen werden, um Drähte am Verbindungspunkt von Hafen 2 auszuzacken und zu schwärzen, beziehungsweise während der blaue Draht des Ölstand-Sensors an den blauen Draht von Hafen 2. Verpackung die Gelenke mit schwarzem Band nach Verbindung angeschlossen wird, aber vorzugsweise wird Gebrauchsdrahtärmel Drahtweg entlang dem Fahrzeugträger vereinbart.
Installation 7.The für die Kamera:
Benutzen Sie den Verbindungsdraht des Kameraeinsatzes in den Verbindungsdraht des Hafens 3.
8. Energie oben für die Prüfung, nachdem die Inspektion verabschiedet worden ist!
1) Tun Sie die Inspektion für die GPS-Antenne, GSM-/GPRS/CDMAantenne, und vergewissern Sie sich ob die rechte oder falsche Verbindung sowie ob Stall;
2) Tun Sie die Inspektion für das Positiv und Negativ des Energiedrahtes und des Positivs und Negativ der Fahrzeugenergie, und vergewissern Sie sich, ob die Verbindung oder nicht recht sind.
3)Nachdem die Inspektion verabschiedet worden sind, dann schließt den Anschluss mit 16 Kernen in das Verbindungsstück des Hafens 1 an, und dann tut der reisende Recorder GPS-Fahrzeugs den Eigentest und zeigt dann die gegenwärtige Geschwindigkeit, den Internet-Status sowie die Informationen des Signalstatus usw. über LCD-Bildschirm an.
VIIIDirection für Gebrauch
Mitteilung: Die ganze untengenannte Operation sollte nur angewandt sein, als das Fahrzeug stoppte.
1. Operation und Anzeige
1) Nachher elektrifiziert, klingt der Summer einen langen Ton wie „Zecke----“ und der GPS-Fahrzeug-reisende Recorder führt den Eigentest durch. Nachdem der Eigentest gefolgt ist, die LCD-Bildschirm-Anzeigen Status die Geschwindigkeit, DIE GPS-Satellitenzahlen, DES GPRS-Internets, der Signalstatus und die gegenwärtige bewegte Weise:
8. Energie oben für die Prüfung, nachdem die Inspektion verabschiedet worden ist!
1) Tun Sie die Inspektion für die GPS-Antenne, GSM-/GPRS/CDMAantenne, und vergewissern Sie sich ob die rechte oder falsche Verbindung sowie ob Stall;
2) Tun Sie die Inspektion für das Positiv und Negativ des Energiedrahtes und des Positivs und Negativ der Fahrzeugenergie, und vergewissern Sie sich, ob die Verbindung oder nicht recht sind.
3)Nachdem die Inspektion verabschiedet worden sind, dann schließt den Anschluss mit 16 Kernen in das Verbindungsstück des Hafens 1 an, und dann tut der reisende Recorder GPS-Fahrzeugs den Eigentest und zeigt dann die gegenwärtige Geschwindigkeit, den Internet-Status sowie die Informationen des Signalstatus usw. über LCD-Bildschirm an.
VIIIDirection für Gebrauch
Mitteilung: Die ganze untengenannte Operation sollte nur angewandt sein, als das Fahrzeug stoppte.
1. Operation und Anzeige
1) Nachher elektrifiziert, klingt der Summer einen langen Ton wie „Zecke----“ und der GPS-Fahrzeug-reisende Recorder führt den Eigentest durch. Nachdem der Eigentest gefolgt ist, die LCD-Bildschirm-Anzeigen Status die Geschwindigkeit, DIE GPS-Satellitenzahlen, DES GPRS-Internets, der Signalstatus und die gegenwärtige bewegte Weise:
Über zwei Fotos ist das linke man nicht auf Internet-Status, und das rechte man ist auf Internet-Status.
Wenn der Eigentest ausfällt und die Verbindung des reisenden Recorders GPS-Fahrzeugs validiert werden, um korrekt zu sein, bitte ersetzen Sie sofort den ausfallen Recorder durch ein Neues und senden Sie den ausfallen Recorder für die Reparatur.
2) Der reisende Recorder GPS-Fahrzeugs hat vier Knöpfe, die oben, „Seite“, „Seite unten“ genannt werden als „Menu/OK“, „hinter/Druck“ beziehungsweise. Das „Menü“ wird hauptsächlich benutzt, um den Bildschirm zu paginieren und Operationen zu bestätigen. „Seite oben“ und „Seite unten“ wird hauptsächlich benutzt, um Informations- und Selektion nach Merkmalen anzuzeigen, die mehr als einen Schirm bedeckt. „Löschen/Druck“ wird hauptsächlich benutzt, um Operationen zu annullieren und zu drucken.
2. LOGON
Wenn der Fahrer geschaltet wird, oder der Fahrer zum ersten Mal anmeldet, sollte der Fahrer die FahrerAusweiskarte in die USB-Schnittstelle des GPS-Fahrzeug-reisenden Recorders einfügen, um zu beglaubigen. Diese Operation wird „LOGON“ genannt. Wenn die LOGON-Operation gefolgt wird, klingt der Summer einen Ton wie „Zecke - ticken“ und die LCD-Bildschirm-Anzeigen die Fahrer Identifikation des anwesenden Fahrers (es wird angenommen, dass die Fahrer Identifikation des anwesenden Fahrers 100088 ist)
3.Fatigue, das Warnung fährt
Ermüdungs-Fahren: Die ununterbrochene Lenkzeit des gleichen Fahrers übersteigt den Voreinstellungsstundenwert (die Lenkzeit der internationalen Standardermüdung ist 240 Minuten)
Wenn der Recorder ermittelt, dass es eine fahrende Ermüdung gibt, warnt sie 5 Minuten im Voraus. Jetzt klingt der Summer einen Medium-langen Ton wie „Zecke-- Zecke--“ für 1 Minute.
Summer klingt eine Verbindung wie „Zecke, Zeckenzecke, ticken“ 5 Minuten nach der Warnung und der Recorder fängt an, die fahrende Ermüdung zu notieren und die Warnungszeit ist auch 1 Minute. Diesmal notiert der Recorder die Lizenznummer dieses Fahrers und des Anfangs und Endzeit des Ermüdungsfahrens.
Mitteilung:
Wenn die Aufenthaltsdauer die Grenze auf 20 Minuten übersteigt oder den Fahrer schaltet, ist sie, wie als einen wirklichen Rest angesehen. Oder es wird noch das ununterbrochene Fahren gehalten.
4. Über der Geschwindigkeit, die Warnung fährt
Über dem Geschwindigkeitsfahren: Die Geschwindigkeit überstieg die Höchstgeschwindigkeit, die durch den reisenden Recorder GPS-Fahrzeugs eingestellt wurde. Wenn das Gerät den Rasenstatus ermittelt, gibt es eine Audiowarnung, oder das Summen, Warnungsschnittstelle wird als unten gezeigt:
110km/h“ ist für die gegenwärtige Geschwindigkeit;
Mitteilung: Hier bezieht sich die Höchstgeschwindigkeit auf die Höchstgeschwindigkeit, die in den GPS-Fahrzeug-reisenden Recorder, aber nicht für die gewährte höchste Geschwindigkeit von Fahrzeugen noch die Höchstgeschwindigkeit begrenzt ist durch Straße eingestellt wird.
Die Bedingungen, damit der GPS-Fahrzeug-reisende Recorder Schnellfahrendaten ermittelt: die Durchschnittsgeschwindigkeit innerhalb fortgefahren 5 Sekunden übersteigt die Höchstgeschwindigkeit, die in den reisenden Recorder GPS-Fahrzeugs eingestellt wird.
Wenn das übergeschwindigkeitsfahren aufgetreten, reisender Recorder GPS-Fahrzeugs die übergeschwindigkeit lädt, die Informationen durch das GPRS-Internet zum Mittelserver fährt.
5. Untersuchung
1) erkundigt sich die Fahrzeugverwandte information:
Auf der Hauptschnittstelle drücken Sie „Menü“ Knopf, Anzeige als unten:
Drücken Sie“ Menü“ wieder, um an Schnittstelle „der Fahrzeugverwandten information“ teilzunehmen. Drücken Sie „Seite oben „oder „Seite unten“ knöpfen könnte zwischen den Multitermaufzeichnungen vorbei schauen. Anzeige als unten:
2) drahtlose Kommunikationsparameter
Das Internet IP, Verbindungsstück, APN und die SIM-Karten-Zahl des reisenden Recorders GPS-Fahrzeugs z.Z. überprüfen. Drücken Sie „Menü“ Knopf in der Hauptschnittstelle, und drücken Sie dann“ Seite „herunter, um in „drahtlose Kommunikationsparameter“ auf Schnittstelle zuzugreifen. Drücken Sie“ Seite oben „oder „Seite unten“ knöpfen könnte Blick zwischen den Multitermaufzeichnungen vorbei sein.
3) fragen die Geschwindigkeit, bevor es parkt
Fragen Sie die Durchschnittsgeschwindigkeit jeder Minute der 15 Minuten vor dem letzten Parken dieses Fahrers. In der Hauptschnittstelle drücken Sie“ Menü“ Knopf, dann Presse „Seite“ zum Zugang „in die Geschwindigkeit herunter, bevor Sie“ Schnittstelle parken. Drücken Sie Seite oben“ oder „knöpfen Seite unten „könnte Blick zwischen Multitermaufzeichnungen vorbei sein.
4)Ermüdung, die Aufzeichnungen fährt
Fragen Sie alle Ermüdung, die Aufzeichnungen von neuen zwei Tagen dieses Fahrers fährt. In der Hauptschnittstelle drücken Sie „Menü“ Knopf, und Presse zweimal „paginieren hinunter“ Knopf, oder Presse sechsmal „paginieren herauf“ Knopf, drängen wieder auf das „Menü „, um „in die Ermüdung zuzugreifen, die Aufzeichnungen“ fährt. Presse „Seite oben“ oder „Seite unten „knöpfen könnte zwischen Multitermaufzeichnungen vorbei schauen.
5)Gegenwärtige Fahrerinformationen
In der Hauptschnittstelle drücken Sie „Menü„Knopf, und drücken Sie dann dreimal „Seite „knöpfen oder herunterdrücken fünfmal „Seite oben „knöpfen, Presse „Menü „, um in die aktuelle Uhrzeit für das Erkundigen zuzugreifen.
6) Über Geschwindigkeitsaufzeichnung
In der Hauptschnittstelle drücken Sie „Menü“ Knopf, dann knöpfen Presse viermal „Seite „oder drücken viermal „Seite oben „knöpfen, zugreifen in „über Geschwindigkeitsaufzeichnung „Schnittstelle, Presse wieder „Menü„Knopf, Zugang in die Übergeschwindigkeitsaufzeichnung für das Erkundigen herunter.
„Über Geschwindigkeit 01" ist für das erste Stück über Geschwindigkeitsinformationen. „168881688888888888" ist für die Übergeschwindigkeit, die Lizenznummer fährt. „110" ist für die Geschwindigkeit. Und das spätere ist während der Anfangszeit der Übergeschwindigkeit und des Feierabends.
7) Kilometerregisterinformation
In der Hauptschnittstelle drücken Sie „Menü„Knopf dann -presse, die fünfmal „Seite unten „knöpfen oder drücken Sie vier „Seite oben „knöpfen, zum Zugang in „Kilometerregisterinformations„Schnittstelle, dann drücken wieder „Menü„Knopf, um in die Übergeschwindigkeitsaufzeichnung für das Erkundigen zuzugreifen.
8) SMS-Menü
In der Schnittstelle Presse „drücken Menü„Knopf dann trennen Zeiten „Seite „knöpfen oder herunterdrücken zweimal „Seite oben „knöpfen, zugreifen in „Recorderinformations„Schnittstelle, dann drücken „Menü„Knopf, zum Zugang in die Recorderinformationsuntersuchung
9) SMS-Informationsuntersuchung
Pressemenüknopf konnte den empfangenen SMS-Informationsgehalt sehen
10) Geschwindigkeits- und Schaltungswert
Drücken Sie „Menü“ Knopf, könnte Untersuchungen die gegenwärtige Fahrgeschwindigkeit und Fahrzeugstatus stellen zufrieden.
11) Recorderseriennummer
In der Hauptschnittstelle drücken Sie „Menü„Knopf, dann knöpfen Presse sechs „Seite „oder drücken eine „Seite oben „knöpfen, um in „Recorderinformations„Schnittstelle zuzugreifen, drücken wieder dreimal „Menü„Knopf, Zugang in Recorderinformationsuntersuchung herunter.
12) Über das Rücklicht
Wenn Anzeige normalerweise, Presse „Seite oben „knöpfen, könnte das Rücklicht, Presse „Seite anzeigen unten „knöpfen anzeigt nicht das Rücklicht.
6.Print (wenn kein eingebauter Drucker, dann keine diese Funktion haben)
Beim Parken, drücken Sie den „Druck“ Knopf auf der reisenden Recorderplatte GPS-Fahrzeugs, um das Kennzeichen, Fahrzeugklassifikation, der Code des Fahrers, die Lizenznummer des Fahrers, die Druckzeit, die Durchschnittsgeschwindigkeiten jeder Minute der 15 Minuten vor dem letzten Parkmal zu drucken, die Ermüdung, die Aufzeichnungen fährt sowie die Fahrer `s Unterzeichnung.
7.Communication
Der Fahrzeug-reisende Recorder kann eine Zweiwegdatenübertragung, d.h. Antriebskraft und Download machen. Download: Datenübertragung vom zentralen PC zum Recorder. Die Daten umfassen charakteristischen Koeffizienten des Fahrzeugs, Kennzeichen, VIN, den Code des Fahrers, die Lizenznummer des Fahrers und Echtzeituhr.
Antriebskraft: Datenübertragung vom Recorder zum zentralen PC. Die Daten umfassen die Downloaddaten, die oben und angegeben werden: wachsende Kilometerzahl innerhalb 360 Stunden, Durchschnittsgeschwindigkeit jeder winzigen, wachsenden Kilometerzahl innerhalb 2 Kalendertage, bevor dem Parken und aller, Ermüdung, die Aufzeichnung fährt.
Dieser GPS-Fahrzeug-reisende Recorder bietet drei Kommunikationsmittel an: USB-Kommunikationen, Kommunikationen der Schnittstelle RS232 und GPRS-Kommunikationen.
1). USB-Kommunikation
Zuerst formatieren Sie die USB-Scheibe mit dem FAT-Format. Dann stellen Sie die USB-Scheibe Identifikations-Karten- oder -einstellungskarte und Erwerbskarte durch Management-Software des Recorders ein. Schließen Sie die USB-Scheibe an den USB-Port an, dann wird der Recorder Zugang zur USB-Kommunikationsschnittstelle automatisch, nachdem das USB-Gerät ermittelt ist. Wenn die Kommunikation abgeschlossen wird, geht der Recorder zurück zur Taktbetriebsart.
Anmerkung: Wenn es keine gesammelten Dateien in USB-Scheibe gibt, dann sind die gesammelten Daten für die nationalen Standarddaten, wenn es gesammelte Dateien gibt, dann sind die gesammelten Daten für die nationalen Standarddaten und die Spurhaltungsdaten.
Anmerkung: Trennen Sie nicht die USB-Scheibe im Kurs der Kommunikation, sonst er verursacht möglicherweise Schaden des Gerätes.
2). Kommunikation der Schnittstelle RS232
Schließen Sie den Host-Computer an den Recorder durch serielle Schnittstellen an. Nach empfangenen Anweisungen vom Host-Computer, überträgt der Recorder Zugang zur RS232 Kommunikationsschnittstelle Daten.
3) GPRSCDMA-Kommunikation
Zu GPRS zu verwenden konnte schicken um die Geschwindigkeit der maximalen Zeit, zweifelhafte Daten des Unfalles einzustellen, schicken die Wortinformationen zum reisenden Recorder GPS-Fahrzeugs vom Mittel-PC.
4) Die Fahrzeuginformationen und die Parametereinstellung
Konnte durch USB-Scheibe einstellen: Fahrzeugkennzeichen, charakteristischer Koeffizient, übergeschwindigkeitswarnungswert, Fahrzeug VIN, Geschwindigkeitswahl (FahrzeugImpulsgeschwindigkeit und GPS-Geschwindigkeit), IP address und Hafen, SIM-Karten-Zahl, charakteristischer Koeffizient automatisches Justageetc.
5) Über die automatische Justage des charakteristischen Koeffizienten.
Der GPS-Fahrzeug-reisende Recorder fügt die Einstellungskarte ein, die durch die USB-Scheibe gemacht wird, wählen die Standardschnittstelle des charakteristischen Koeffizienten durch „Menü“ Knopf und „Seite unten „knöpfen und funktionieren durch die Anweisung.
6) sammeln die Daten
Fügen Sie die gesammelte Karte, die gut bereits in den GPS-Fahrzeug-reisenden Recorder eingestellt haben, LCD anzeigt „das Sammeln der Daten…. einwarten Sie bitte für eine Weile! “, nachdem gesammelt „Zecke „folgen, zweimal, die, nach dem Rücklicht ausgelöscht wird warnen, dann ziehen die USB-Scheibe aus, konnten über den gesammelten nationalen Standarddaten 32kb schauen und Spurhaltungsdaten.
IX TechnicalParameters
|
G-/Mmodul
|
850/900/1800/1900MHz (optional)
|
|
|
CDMA-Modul
|
800MHz
|
|
|
GPS-Parameter
|
Empfindlichkeit: -159dBm
|
|
|
Frequenz: L1, 1575,42 MHZ
|
||
|
C-/Acode: 1,023 MHZ-Chip-Rate
|
||
|
überprüfendes und aufspürendes 20channel
|
||
|
Genauigkeit: weniger als 10 m
|
||
|
Kaltstart: Durchschnitt 32s
|
||
|
leichtes srart: Durchschnitt 32s
|
||
|
Warnen Sie Anfang: kleiner als 1s
|
||
|
Drehzahlbereich
|
0~255km/h
|
|
|
Geschwindigkeitsgenauigkeit
|
Kleiner als 0.1m/s
|
GPS-Geschwindigkeitsmodell
|
|
Der maximale Fehler 0,5 Km/h
|
FahrzeugImpulsgeschwindigkeitsmodell
|
|
|
Zeitgenauigkeit
|
globale Synchronisierung GPS-Zeit
|
|
|
Rekordvolumen
|
360 Stunden Daten fahrend (sammeln Sie fünf mal jedes Sekunden, jede protokolliert könnte einteilige Daten sparen)
|
|
|
Daten gespart
|
Nach Ausschalten, konnten die Daten gespart werden keine weniger als 10 Jahre
|
|
|
Heißstart
|
Kleiner als 1s
|
|
|
Beschleunigungsgrenze
|
Kleiner als 4g
|
|
|
Betriebstemperatur
|
-20℃~+70℃
|
|
|
Gespeicherte Temperatur
|
-40℃~+85℃
|
|
|
Feuchtigkeit
|
5% ~95% nicht-kondensiert
|
|
|
Größe
|
178mm× 96,5 Millimeter × 50 Millimeter
|
|
|
Funktionsspannung
|
12V~36V
|
|
|
Energie
|
2W~3W
|
|
|
Arbeitsstrom
|
0.24A (12V)
|
|
X häufig gestellte Fragen
Beeinflußt die Installation des GPS-Anschlusses den normalen Gebrauch und die Operation auf dem Fahrzeug?
A: Nein. Der Bedarf der Installation nur, etwas Kabel anzuschließen, keine große Änderung wurde gemacht, und solange die Verbindung recht ist, wickelte Kettenkasten ein und vergewissert sich, dass es kein Kurzschlussdurchsickern, dort ist kein Effekt zum Fahrzeug gibt.
1. Dort ist Unterschied/Fehler auf Gerät verglichene Zeitanzeige auf dem LCD zur Ortszeit, wie können es behandelt werden?
Lassen Sie die Management-Software laufen, schließen Sie das Gerät durch Hafen RS232 an Änderung auf dem PC, an oder legen Sie von der Monitormitte fest.
2. Warum die U-Scheibe kann Daten nicht von GPS-Anschluss sammeln?
Unter solch einem Fall normalerweise ist er, weil es zu viele Dateifragmente in der U-Scheibe gibt, oder die Dateien anderem Format gehören, welches das Gerät nicht lesen kann. Um dieses Problem zu lösen müssen Sie Unterstützung die u-Plattendateien speichern zuerst formatieren sie dann mit FAT, Versuch um Daten, es zu sammeln arbeiten.
3. Nach warum der LCD auf dem Gerät keine Anzeige an Energie anschließen lassen.
Überprüfen Sie heraus, ob die Elektrode, wenn klar aufhob, die Sicherung überprüft. (ändern Sie eine neue Sicherung Φ5×20 3A, wenn sie durchgebrannt wird), ist das Letzte der Versuch, zum eines anderen Gerätes, Normal anzuschließen, sich wenden bitte an Ihren Verteiler.
4. Das Fahrzeug, läuft, ist keine Geschwindigkeit auf dem LCD?
Überprüfen Sie den Geschwindigkeitsmesser; wenn es keine Geschwindigkeit auch nicht gibt, sollte es Problem mit GetriebeDrehzahlgeber geben. Wenn der Geschwindigkeitsmesser gut funktioniert, gäbe möglicherweise es falsche Verbindung des Geschwindigkeitskabels.
Die leichte Art, das Geschwindigkeitskabel zu überprüfen:
Schließen Sie das blaue Kabel (No.10) des Gerätes mit einer Prüfungsnadel, wenn Fahrzeug läuft, stoßen das Kabel des Geschwindigkeitsmessers, um zu sehen an, wenn es Geschwindigkeitsanzeige auf dem LCD des Gerätes gibt.
5. GPS-Positionierung anormal
Überprüfen Sie ob die Antenne, die an einem richtigen Ort, Versuch angebracht wird, ob das Gerät gute Signale erhält, wenn die Antenne, die heraus an der Tür eingestellt werden, oder das Signal wenn Gesicht die Antenne zum Himmel stärker erhält. Überprüfen Sie, ob die Energiespannung normal ist.
6. GSM-/GPRS/CDMAkommunikation anormal
Überprüfen Sie, ob das GSM-/GPRS/CDMAnetz thedevice stützt. Ob die SIM-Karte geladen recht ist? Ob die SIM-Karte Lauf aus Kredit heraus ist? Ob die SIM-Unterstützungs-SMS-Funktion? Gibt es irgendeine Politik der SIM-Karte, der limites der Gebrauch des Mobiles, das SIM bestimmte Art von Mobiles nicht passen können? Irgendein Durchlaufwort oder Ermächtigung der SIM-Karte? Ob die Energiespannung genug für das Gerät ist?
XI Kundendienst
1. Garantiezeitraum des Produktes: wir stellen freie Reparatur innerhalb 12 Monate nach dem Kaufdatum zur Verfügung;
2. Wenn irgendeine Störung zum Produkt unter Normalbetrieb innerhalb 3 Monate nach dem Kaufdatum auftritt, ersetzen wir das Gerät durch ein neues Produkt des gleichen Modells;
3. Wir gewähren on-line-technische entferntunterstützung für freies;
4. Folgende Umstände werden nicht im Garantiebereich aufgelistet, aber wir erbringen Reparaturdienstleistung, indem wir passende Kosten berechnen:
A) Der Anschluss liegt an den menschlichen Seiten schädigendes;
B) Der Anschluss liegt an der Operation schädigendes, die mit dem Handbuch des Inhabers übereinstimmen nicht kann; und
c) Der Anschluss liegt an der höheren Gewalt, wie Naturkatastrophe und Beleuchtung schädigendes.
Da wir unsere Produkte ununterbrochen verbessern, bemerken wir Sie über unsere aktualisierten Entwürfe und Spezifikationen in der Zukunft.
Kontaktdaten
China Metal Detector Online Market
Telefon: +86-1051712630-825 ,+86-13161726001
Senden Sie Ihre Anfrage direkt an uns
Mehr Unter Fahrzeug-Inspektions-Kamera
-
MCD-V3S unter Fahrzeug-Inspektion Sony Chips Camera
-
Tragbare Digital Multifunktions unter Fahrzeug-Kontrollsystem-/Suchkamera V6D
-
China-Kohle unter Fahrzeug-Kontrollsystem
-
Terroristenbekämpfung unter Fahrzeug-Inspektions-Kamera für Zugangs-Sicherheitskontrolle
-
DVR-Funktion unter Fahrzeug-Inspektions-Kamera/tragbarem explosivem Detektor V7D
-
IP68 5" LCD unter Fahrzeug-Inspektions-Kamera mit DVR-Video-Funktion
