Harmonik-Energie-Meter-Kalibrierer

Harmonik-Energie-Meter-Kalibrierer

Profil

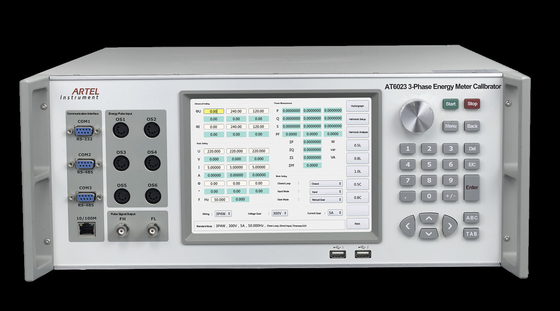

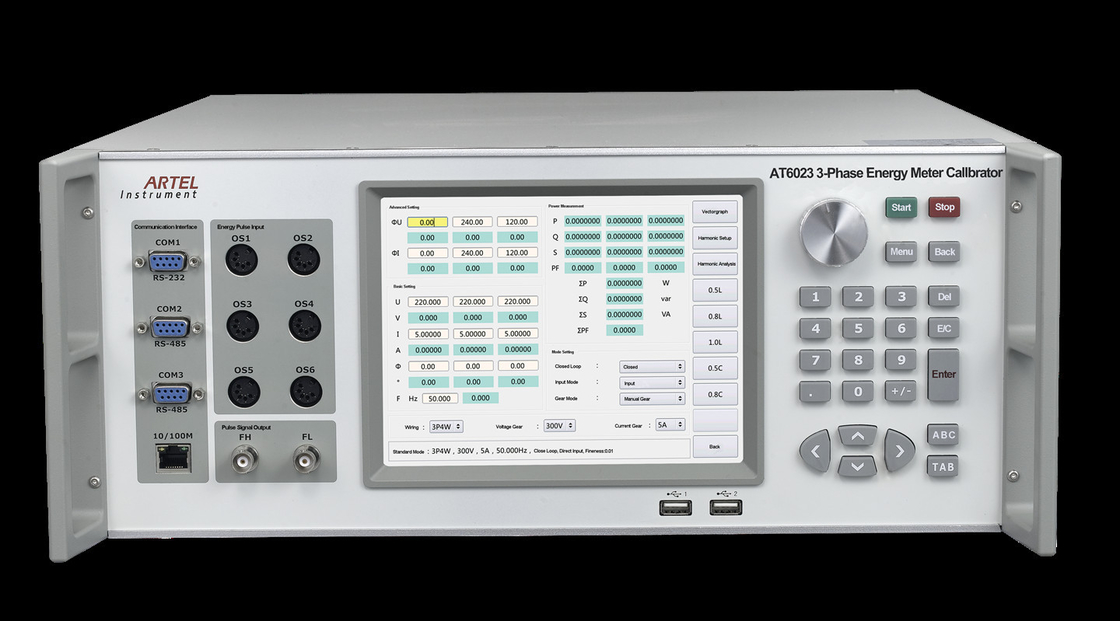

AT6023 ist für die Maßabteilungen der Stromversorgungsgesellschaft, der nationalen Maßinstitution auf allen Niveaus und des Energiemeterherstellers, des etc. passend.

Hauptfunktion:

Kalibrieren Sie alle Art einzelner/elektronischer/induktiver Dreiphasigactive und Blindenergiemeter;

Automatisch oder in einem Schritt prüfen Sie manuell grundlegenden Fehler und kriechen und beginnen, Standardabweichung des einzelnen/Dreiphasenenergiemeters, speichern verbraucherbestimmten Kalibrierungsentwurf in der Selbstkalibrierung;

Stützvariablen beeinflussen Tests, wie: Spannung, Frequenz, Harmonik, Rückphasenfolge, Spannungsungleichgewicht, etc.

Stützspezielle Tests in der Energiemetertypprüfung, wie: Phasenauslösen, auslösender Puls, etc.

Übertragungsprotokoll der Unterstützungs DLT-645, Multiprüfung des Multifunktionsmeters wie: Nachfrageanzeigefehler, Nachfragezyklusfehler, Zeitblendefehler, Energiefehler des unterschiedlichen Tarifzeitraums, etc.

Mit OCXO kann täglicher Fehler des Energiemeters ermittelt werden;

Geben Sie 2. ~63rd-Harmonik aus.

Hauptmerkmale:

8" Farbtouch Screen, schließen freundliches an, einfach zu benützen;

Ausgerüstet mit RS232, kann Ethernet- und WiFi-Schnittstelle, AT6023 entweder Inselbetrieb, PC-Steuerung oder handliche drahtlose Terminalsteuerung stützen;

Verständigen Sie sich mit geprüften Metern durch RS-485;

Berechnen Sie automatisch den Fehler des Meters, und die in Verbindung stehenden Daten können durch U-Scheibe herunterladen werden;

Der Selbstschutz, Überlastungsstandort für Ausrüstung alarmierend und anzeigend gab Überlastung, Spannungskurzschluß, gegenwärtiger Offenstromkreis aus;

Automatisch ermitteln Sie, bestimmen Sie und alarmieren Sie für Ausfall.

Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;

Stützen Sie die Kalibrierung durch userself.

Schreiben Sie

Energie-Meter-Kalibrierer AT6023C 3-phasiger (50A), Klasse 0,05

Energie-Meter-Kalibrierer AT6023B 3-phasiger (50A), Klasse 0,1

Technische Spezifikation

Wechselspannung ausgegeben:

Strecke: 100V, 220V, 380V, 660V;

Stellbereich: (0~120) %RG, RG bezieht sich auf Strecke;

Justage von Entschließung: 0.01%RG, 0.1%RG, 1%RG oder 10% RG;

Stabilität: 0.01%/2min (Klasse 0,05), 0.02%/2min (Klasse 0,1);

Verzerrung: ≤0.2% (nicht kapazitive Last);

Last des maximalen Ertrages: 20VA jede Phase;

Genauigkeit: 0.05%RG (Klasse 0,05), 0.1%RG (Klasse 0,1);

Stromabgabe Wechselstroms:

Strecke: 0.05A, 0.2A, 1A, 5A, 16.67A, 50A;

Stellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Justage von Entschließung: 0.01%RG, 0.1%RG, 1%RG oder 10% RG;

Stabilität: 0.01%/2min (Klasse 0,05), 0.02%/2min (Klasse 0,1)

Verzerrung: ≤0.2% (nicht kapazitive Last);

Last des maximalen Ertrages: 50VA (Strecke 50A)

Genauigkeit: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1)

Leistungsabgabe

Leistungsabgabestabilität: 0.01%/2min (Klasse 0,05), 0.02%/2min (Klasse 0,1)

Phasenertrag

Ertragstellbereich: 0°~360°;

Ertrag, der Entschließung justiert: 10°, 1°, 0.1° oder 0.01°;

Entschließung: 0.01°;

Maßgenauigkeit: 0.05°.

Energiefaktor ausgegeben:

Stellbereich: -1 | 0 | +1;

Messende Entschließung: 0,0001;

Maßgenauigkeit: 0,0005

Frequenzausgang

Stellbereich: 40Hz ~70Hz;

Ertrag, der Entschließung justiert: 1Hz, 0.1Hz, 0.01Hz oder 0.001Hz;

Entschließung: 0.001Hz;

Genauigkeit: 0,002 Hz.

Harmonische Einstellung

Harmonischer Auftrag: 2. ~63rd

Harmonischer Umfang: 0~40%

Harmonischer Winkel: 0°~359.99°

Gesetzter Fehler der Harmonik: 2~31times: ≤±0.1%, 32~63mal: ≤±0.2%;

Energiefehlermaß:

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.02A~60A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.01A~0.02A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~60A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.01A~0.02A, PF=1);

Energieimpulsinput

Inputimpuls: 3 Kanäle Active, 3 Kanäle reagierend

Andere Parameter:

Stromversorgung: 90-265VAC/DC

Netzfrequenz: 50Hz~60Hz

Leistungsaufnahme: 50VA~1000VA

Umweltzustand: 20℃~30℃, Feuchtigkeit: RH≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L)× 440mm (W)× 176mm (H)

Gewicht: 25kg
