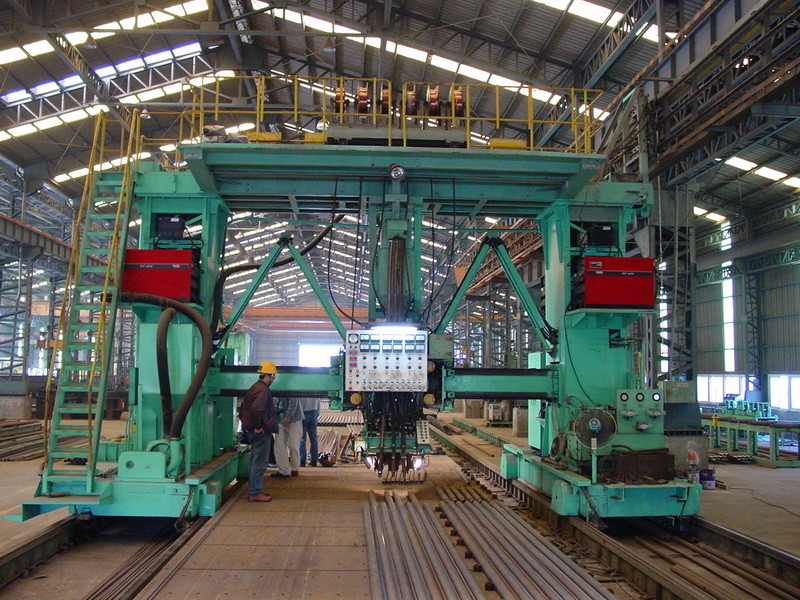

Membran-Platte SAH Schweißen Fertigungsstraße-elektrische Schalter ISO

Membran-Platte SAH Schweißen Fertigungsstraße-elektrische Schalter ISO

AUSRÜSTUNGS-STRUKTUR

• Diese Ausrüstung wird aus SAH Schweißgeräte (vier Sätze Brennschneider, Fackel sich vertikal und, die seitlich bewegen, hängende Fütterung des Drahtes, Drahtkalibrierung, Regenerationseinrichtung des Flusses, etc.), vier Sätze der SchweißensEnergiequelle, elektrisches Kontrollsystem (Schaltkasten, Betriebskästen, etc.), Übergangsrolle, Druckluft und so weiter verfasst.
• Vier Sätze der SchweißensEnergiequelle: Esab
• Drahtfütterung, Fackel, elektrische Schalter und andere Komponenten, importierte Komponenten empfohlen.
• Bei schweißen zusammen, den vier Sätzen des unabhängigen Operationsknopfes, justierbarem Griff (einschließlich Regelung des Schweißens, Zylindermobile, etc. in Position bringend) und dem regulierten digitalen. Anzeigen- und Skalaplatte sollte in einem Kasten sein. Schweißverfahren kann manuell sein oder programmierte.

MEMORANDUM

Unter Verwendung vier Schweißverfahren des versenkten Bogens, zum von Rohren und von flachem Stahl in eine einzelne oder sogar Rohrgruppe zu schweißen, und von × 2000 zusammenzubringen 4 die vorhandene Maschine, um die Membranschweißensfähigkeit im Geschäft zu erhöhen.

1. Rohr Außendurchmesser: φ22 | φ114.3mm
2. RohrWandstärke: 3,2 | 10mm
3. Flache Stange Breite: 8 | 120mm
4. Stärke der flachen Stange: 3 | 10mm
5. Länge der Rohrplatte: 20m
6. Maximale Breite der Rohrplatte: 2000mm
7. Material des Rohres und der flachen Stange: Kohlenstoffstahl- oder legierterstahl

TECHNISCHE PARAMETER

1. Höhe der Rolle: 850mm
2. SchweißensDrahtdurchmesser: φ1.2 | φ2mm,
3. Schweißensdraht-Fütterungsgeschwindigkeit: 1 | 10m/min
4. Schweißensdrahtspule: 4pcs, 150 | 200kg/pc
5. Fütterungsgeschwindigkeit: 0,5 | 2.0m/min justierbar
6. Druckluft: 5-6bar
7. Fackel: zwei PC in 2 Gruppe und in Fackeln 2welding gelassen und 2 in der rechten Seite. Jede Gruppe kann sich von Mitte zu links/bis zu 800mm bewegen. Der Abstand von 2 Fackeln in jeder Gruppe ist 30mm. Winkel von Fackeln und von Rohr ist 90°.

Anschlag 8.The der Fackel in der Vertikale ist 100mm, einstellender Extraschlagmann ist eigenhändig 40mm. Es ist für das Schweißen der unterschiedlichen Größe der Rohrplatten passend.

ANDERE ANFORDERUNGEN

• Fütterungsstruktur: Fütterungsgeschwindigkeit ist mit Schweißensgeschwindigkeit, die ist 0,5 synchron | 2.0m/min justierbar. Achse kann eine Vielzahl der Rolle in das oben genannte Spezifikationsrohr mit pneumatischer Spannvorrichtung gepasst werden.
• Zwei Sätze der Seite Mechanismen festklemmend: durch die Mitte zum Seitenteil ist die Bewegung ungefähr 0 | 800mm, die gleiche Bewegung wie verließen/rechte Hinterräder des Rollensitz .the mit pneumatischen Geräten, der Stift, der der Überspannungsrolle des oben genannten Spezifikationsrohrs, die Rückseite der festklemmenden Seitenrolle angepasst wird, können die Seitenbiegung, die Bewegung der festklemmenden Seitenrolle mit Zylinder, das Einstellen kalibrieren von, welchem mit manuell.
• Werkstück kann in die Ecke sein.
• Regenerationseinrichtung des Flusses: jede Gruppenfackel sollte mit Regenerationseinrichtung des Flusses, der Flusspulvertrichter ausgerüstet werden mit trocknendem Fluss, der in die geschweißt zu werden genommen wird Teile, Einatmung in Schweißensflussrohr, nachdem man geschweißt hat, wie aufbereitend. der Sog der Pulversaugmaschine sollte genügend sein, das Flussrohr sollte die genügende Kapazität haben, das normale Schweißen sicherzustellen. welchem automatisch begleitet werden sollte eine Heizgerät und Uniformheizung, Temperaturüberwachung, ist Heizungstemperatur zwischen 0 | ℃ 200.
• Draht-unterstützte Institutionen: zusätzliche Drahtvorschubgeschwindigkeit ist größere 3 Zeiten als Fütterungsgeschwindigkeit.
• Schweißensgeschwindigkeit: Schweißensgeschwindigkeit und Schweißen im Schweißen können justierte Strecke 0,5 sein | 2.0m/min, jedes Schweißgerät mit Geschwindigkeitsmesser oder eine Digitalanzeige der Anlage.
