Dreiphasenstromzähler-Testgerät

Dreiphasenstromzähler-Testgerät

Profil

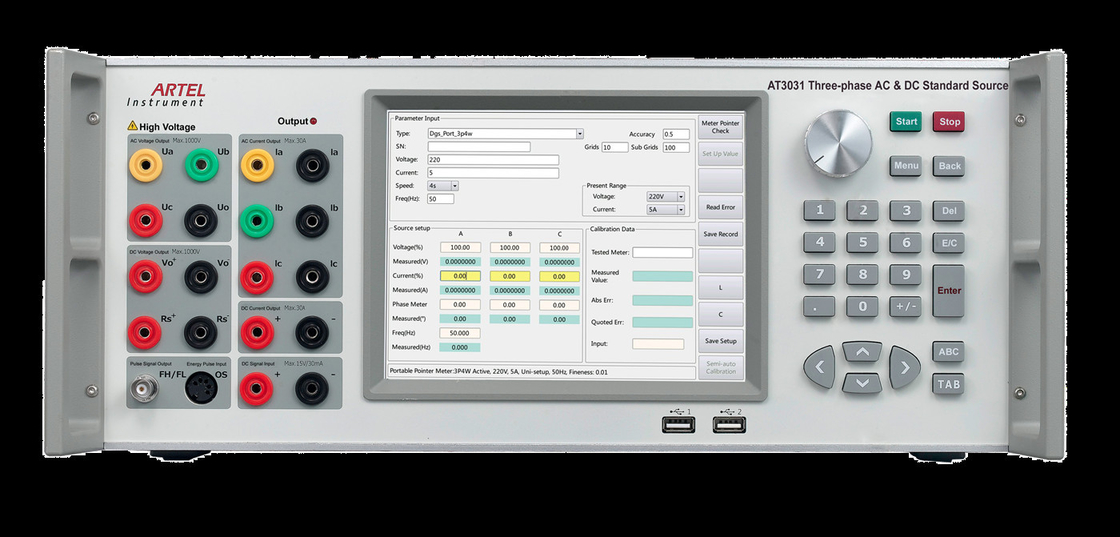

AT3031 ist für die Maßabteilung der Forschungsinstitution, Stromnetzgesellschaft passend,

Bahn- und nationale Maßinstitution auf allen Niveaus und Test, Produktion, Kalibrierung im Meter

Fertigung.

Hauptfunktion

Stützen Sie verschiedene Tests einschließlich die Anzeige des Meters, des digitalen Meters, des Energiemeters, des etc.

Geben Sie 2. ~63rd-Harmonik aus;

Hauptmerkmale:

Hohe Stabilität, niedrige Verzerrung;

8-Zoll-Farbtouch Screen, schließen freundliches an, einfach zu benützen;

Ausgerüstet mit RS232-, Ethernet- und WiFi-Schnittstelle, AT3031 kann jeder Stützinselbetrieb,

PC-Steuerung oder handliche drahtlose Terminalsteuerung;

Verständigen Sie sich mit geprüftem Meter durch RS485;

Fertigen Sie besonders an und entwickeln Sie das automatisch Anpassungs- und Kalibrierungssystem;

Der Selbstschutz, Überlastungsstandort für Ausrüstung alarmierend und anzeigend gab Überlastung, Spannungskurzschluß, gegenwärtiger Offenstromkreis aus;

Automatisch ermitteln Sie, bestimmen Sie und alarmieren Sie für Ausfall.

Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;

Stützen Sie die Kalibrierung durch userself.

Schreiben Sie

AT3031C Dreiphasen-Wechselstrom, DC-Standardquelle, Klasse 0,05

AT3031B Dreiphasen-Wechselstrom, DC-Standardquelle, Klasse 0,1

Technische Spezifikation

Wechselspannungsertrag

Großer Spannungsertrag Wechselstroms

Strecke: (Phase A) 30V, 100V, 300V, 660V, 1000V;

(Phase B, C) 30V, 100V, 300V, 660V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher; Teilen Sie A 1000V in Phasen ein: (0~100) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase (widerstrebende Last);

Genauigkeit: 0.05%RG (0,05 Klasse), 0.1%RG (Klasse 0,1);

Kleiner Spannungsertrag Wechselstroms

Strecke: teilen Sie A in Phasen ein: 75mV, 300mV, 750mV, 3V, 7.5V;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: ≥ 25mA

Genauigkeit: 0.1%RG (Klasse 0,1);

Stromabgabe Wechselstroms

Strecke: teilen Sie A in Phasen ein: 500uA, 2mA, 10mA, 50mA, 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Phase B, C: 0.2A, 0.5A, 2A, 5A, 10A, 30A;

Einstellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG für Wahl;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1);

Verzerrung: ≤0.1% (Nicht-kapazitive Last);

Ertraghöchstlast: 25VA jede Phase (widerstrebende Last);

Maßgenauigkeit: 200mA und über Strecken: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1);

50mA und unterhalb der Strecken: 0.1%RG (Klasse 0,1);

Leistungsabgabe

Leistungsabgabestabilität: 0.01%/2min (Klasse 0,5), 0.02%/2min (Klasse 0,1);

Aktive, reagierende Leistungsmessungsgenauigkeit: 0.05%RG (Klasse 0,5), 0.1%RG (Klasse 0,1);

Phasenwinkelertrag

ErtragEinstellbereich: 0°~360°;

Ertraganpassungsentschließung: 10°, 1°, 0.1° oder 0.01°.

Entschließung: 0.01°;

Genauigkeit: 0.05°.

Energiefaktorertrag

Einstellbereich: -1 | 0 | +1;

Maßentschließung: 0,0001;

Genauigkeit: 0,0005;

Frequenzausgang

Einstellbereich: 40Hz ~70Hz;

Ertraganpassungsentschließung: 1Hz, 0.1Hz, 0.01Hz, 0.001Hz für Wahl;

Entschließung: 0.001Hz;

Genauigkeit: 0,001 Hz;

Harmonische Einrichtung

Harmonischer Auftrag: 2. ~63rd;

Harmonischer Umfang: 0~40%;

Harmonischer Winkel: 0°~359.99°;

Harmonischer Einrichtungsfehler: 2. ~31st: ≤±0.1%; 32. ~63rd≤±0.2%;

Gleichspannungsertrag

Strecke (4 Linien): 100mV, 300 Millivolt, 1V, 5V, 20V, 100V, 300V, 1000V;

Einstellbereich: (0~120) %RG; 1000V: (0~110) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilität: 0.005%/1min (Klasse 0,05), 0.01%/1min (Klasse 0,1);

Kräuselungsumfang: ≤1%RG (Nicht-kapazitive Last);

Ertraglast: 20V und über Strecken: ≥10mA; 5V und unterhalb der Strecken: ≥25mA;

Genauigkeit: 0.05%RG (Klasse 0,05), 0.1%RG (Klasse 0,1);

Stromabgabe DCs

Strecke: 1mA, 3mA, 10mA, 30mA, 100mA, 300mA, 1A, 5A, 10A, 15A, 25A;

Einstellbereich: (0~120) %RG;

Anpassungsentschließung: 0.01%RG, 0.1%RG, 1%RG, 10%RG;

Stabilität: 0.005%/1min (0,05 Klasse), 0.01%/1min (Klasse 0,1)

Kräuselungsumfang: ≤1%RG;

Ertraglast: 25A: 25VA, anderes Strecken ≥ 2V; 300mA und unterhalb der Strecken ≥25V;

Genauigkeit: 10mA und über Strecken: 0.05%RG (Klasse 0,05), 0.1%RG (Klasse 0,1);

1mA, Strecke 3mA: 0.1%RG;

Energiefehlermaß

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.05A~36A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Allgemeine Parameter

Stromversorgung: 90~265VAC/DC

Frequenz: 50Hz~60Hz

Verbrauch: 50VA~1000VA

Umweltzustand: 20℃~30℃, Verwandter humidity≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L) × 440mm (W) × 176mm (H)

Gewicht: 28Kg
