Profil

AT3062 kann als Standardmeter zum Teststromzähler und zum Energiemeter verwendet werden und kann auch messen

alle Arten elektrische Quantität Wechselstroms und können in der Maßmitte des Stromnetzes auch angewendet werden

Gesellschaften, Stromversorgungsgesellschaften, Kraftwerke, nationale Maßinstitutionen, Qualität

steuern Sie die industrieller und des Bergbaus Unternehmen der Abteilungen, der Forschungsinstitutionen, der Universitäten, Hersteller

von der Energie und Stromzähler, etc.

Hauptfunktionen:

AT3062 kann als Standardmeter zum Teststromzähler und zum Energiemeter verwendet werden und kann alle Arten elektrische Quantität Wechselstroms auch messen;

Messen Sie Fehler des einzelnen/Dreiphasenactive und des Blindenergiemeters und die Standardabweichung, die Wert schätzt;

Messen Sie Spannung, Strom, Wirkleistung, Blindleistung, Scheinleistung, Phasenwinkel, Machtfaktor, Frequenz und so weiter;

Messen Sie Verzerrung der Spannung und der gegenwärtigen Welle, 2. ~127th-Harmonik- und Interharmonikinhalt, und zeigen Sie harmonisches Balkendiagramm und Wellenformen an;

Messen Sie Machtstabilität;

Realzeitanzeige phasor Diagramm, einfach, Verdrahtung zu analysieren.

Hauptmerkmale:

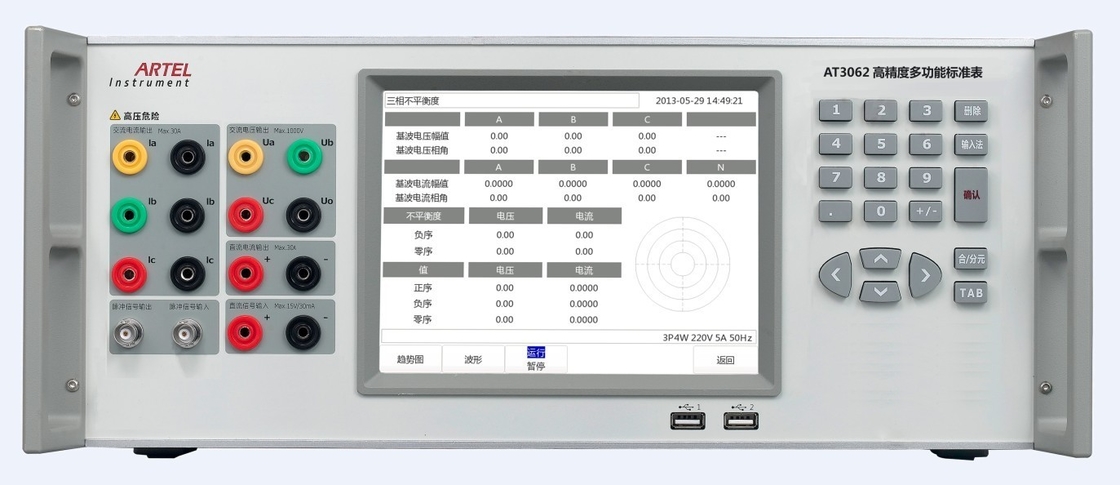

8-Zoll-Farbtouch Screen, schließen freundliches an, einfach zu benützen;

Schalten Sie automatisch zu aller Spannung und zu Strombereichen und zu keinem Bedarf, Verdrahtung während des Maßes zu ändern.

Hohe messende Entschließung, Spannung und gegenwärtiger Entschließungsvorgesetzter zu 2×10-5, Phasenentschließung 0.001°, Frequenzentschließung 0.01Hz;

Reagierende Leistungsmessung umfaßt 3P4W wahres reagierendes, 3P3W ausrichten reagierend, 3 Elemente 90°artificial, die reagierend sind, 2 reagierende Elemente 90°artificial, 2 Elemente 60°artificial reagierendes etc., das passend ist, reagierendes Stromzähler- und Blindenergiemeter im verschiedenen messenden Prinzip zu prüfen;

Ausgerüstet mit RS232, kann Ethernet- und WiFi-Schnittstelle, AT3062 entweder Inselbetrieb, PC-Steuerung oder handliche drahtlose Terminalsteuerung stützen;

Automatisch ermitteln Sie, bestimmen Sie und alarmieren Sie für Ausfall.

Entfernt online aktualisierend, erzielen Sie leicht die Software-Aktualisierung;

Geben Sie Standardenergieimpuls aus und die Impulskonstante kann manuell eingestellt werden;

Unterstützung, die durch userself kalibriert

Art

Hohe Genauigkeits-Multifunktionsstandardmeter AT3062C, Klasse 0,05

Hohe Genauigkeits-Multifunktionsstandardmeter AT3062B, Klasse 0,1

Technische Spezifikation

Wechselspannungs-Maß

Strecke: 75mV, 750mV, 7.5V, 30V, 100V, 300V, 660V schalten automatisch;

Stabilität: ≤100ppm/year;

Maßgenauigkeit: 0.05%RG;

Wechselstrom-Strommessung

Strecke: 500μA, 2mA, 10mA, 50mA, 200mA, 500mA, 2A, 5A, 10A, 30A, 120A schalten automatisch;

Stabilität: ≤100ppm/year;

Maßgenauigkeit: 0.05%RG;

Leistungsmessung

Aktive/reagierende Leistungsmessungsgenauigkeit: 0.05%RG;

Phasenwinkelmaß

Messbereich: 0°~360°;

Entschließung: 0.001°;

Maßgenauigkeit: 0.05°.

Frequenzmaß

Messbereich: 40Hz ~70Hz;

Entschließung: 0.001Hz;

Genauigkeit: 0,002 Hz.

Harmonische Spannung

Harmonischer Auftrag: 2. ~127th

Harmonischer Umfang: 0~100%

Harmonische Genauigkeit: wenn Uh≥1%Un, 5% Uh; wenn Uh<1>

Harmonischer Strom

Harmonischer Auftrag: 2. ~127th

Harmonischer Umfang: 0~100%

Harmonische Genauigkeit: wenn Uh≥3%Un, 5% Uh; wenn Uh<3>

Energiefehlermaß:

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.05A~120A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.05A~120A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.02A~0.05A, PF=1);

Energieimpuls

Energieimpulsertrag:

Konstanter Einstellbereich des Impulses: (1~599999999) r/kWh (r/kvarh);

Max. Ausgangsfrequenz: 10KHZ

Energieimpuls eingegeben:

Konstanter Einstellbereich des Impulses: (1~599999999) r/kWh (r/kvarh);

Kalibrierungsimpulseinstellbereich: 1~999999;

Max. Inputfrequenz: 10KHZ

Andere Parameter:

Stromversorgung: 90-265VAC/DC

Netzfrequenz: 50Hz~60Hz

Leistungsaufnahme: 100VA

Umweltzustand: 20℃~30℃, Feuchtigkeit: RH≤85%

Speicherumwelt: -20℃~50℃

Größe: 400mm (L)× 440mm (W)× 176mm (H)

Gewicht: 15kg
