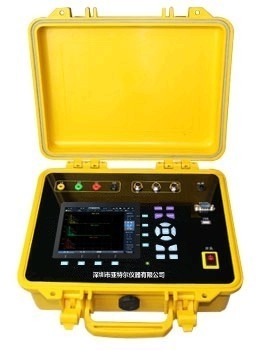

Aktive/reagierende tragbare Stromzähler-Prüfvorrichtung 220V, 2. | 63.

Aktive/reagierende tragbare Stromzähler-Prüfvorrichtung 220V, 2. | 63.

Profil

AT6012 ist für das Energieversorgungsunternehmenmanagement passend, die messende Energie, Strom und

Überwachungsabteilung, technische Überwachungsabteilung, etc.

Hauptfunktion

Mit verschiedenen Operationsschnittstellen kann AT6012 die Spannung, Strom, Frequenz, Phase, Macht messen

Faktor, Wirkleistung, Blindleistung, Scheinleistung von 3P4W und 3P3W;

Realzeitmaß und Analyse der Harmonik, Maß des 2nd~63. harmonischen Umfanges

und Verzerrung ist verfügbar;

Anzeige Wirklichmaß Wellenform jeder Phase;

Kalibrieren Sie aktives Energiemeter des einphasigen, aktives Meter der Energie 3P3W, aktives Meter der Energie 3P4W,

einphasigblindenergiemeter, Meter der Blindenergie 3P3W, Meter der Blindenergie 3P4W;

Vektorgrafik kann in der Realzeit angezeigt werden, einfach zur Stichprobelinie, und automatisch erkennen Sie Meter

Verdrahtungsfunktion. Kann der Verdrahtung 3P4W und der Verdrahtung 3P3W der Einheiten durch Transformator identifizieren System oder verweisen

Maß, berichten die Ergebnisse und über den AngebotenergieKorrekturfaktor.

Hauptmerkmale:

5,6 Punktematrix des Zoll 640×480 LCD, Anzeigenoperationsandeutung und gemessene Daten;

Lithium-Batterie der großen Kapazität, ununterbrochene Arbeitszeit mehr als 2 Stunden;

Standard-IEC61000-4-30;

Realzeitmaß und notieren die grundlegenden elektrischen Parameter, Harmonik, Ungleichgewichtverhältnis von

Spannung/Strom, Höchstspannung;

Aufnahmeausfallwellen und -ereignisse durch verschiedene auslösende Bedingungen;

Selbstschutzfunktionen, sicher und zuverlässig;

Das Gewicht des Hauptgeräts ist kleiner als 3Kg, kompakt und der Leichtgewichtler, einfach zu tragen;

Unterstützung, die durch userself kalibriert.

Technische Spezifikation

Spannungsmessung

Grenze der direkten Messung: 57.7V, 100V, 220V, 380V, 600V;

Nenneingangsspannung (3-phasig): Wechselstrom 50-750Vrms;

Maximale Eingangsspannung: 1000Vrms

Frequenzbereich: 42.5-69Hz;

Genauigkeit: 0.05%RG;

Überlastbarkeit: 1kVAC ununterbrochen, Unterbrechung 5kV/1s;

Durchschlagsfestigkeit: 2.5kVAC, 50Hz/1min

Wechselstrom-Strommessung

Grenze der direkten Messung: 0,2, 1A, 5A, 10A;

Messbereich: range× (0-120) %;

Genauigkeit: 0.05%RG;

Gegenwärtige Klammer (optional): 100A, 200A, 500A, 1000A;

Gegenwärtige Klammernmaßgenauigkeit: 0.2%RG

Leistungsmessung

Wirkleistungsmaßgenauigkeit: cosФ≥0.5, <±0.05%RG;

Reagierende Leistungsmessungsgenauigkeit: sinФ≥0.5, <±0.1%RG;

Gegenwärtige Klammernwirkleistungsmaßgenauigkeit: cosФ≥0.5, <±0.2%RG;

Reagierende Leistungsmessungsgenauigkeit der gegenwärtigen Klammer: sinФ≥0.5, <±0.5%RG

Frequenzmaß

Strecke: 40-70Hz;

Genauigkeit: ±0.002Hz;

Phasenwinkelmaß

Strecke: 0.00°-359.99°;

Genauigkeit: ±0.05°;

Harmonisches Maß

Harmonischer Auftrag: 2. ~63rd;

Energiemaß

Aktive Energiemaßgenauigkeit: cosФ≥0.5, <±0.1%RG;

Blindenergiemaßgenauigkeit: sinФ≥0.5, <±0.2%RG;

Gegenwärtige Klammer aktive Energie-Maßgenauigkeit: cosФ≥0.5, <±0.2%RG;

Gegenwärtige Klammernblindenergie-Maßgenauigkeit: sinФ≥0.5, <±0.5%RG;

Energieimpulsinput

Konstante (r/kWh) gegründete Strecke des Impulses des geeichten Messgeräts: 1~9999999999;

Einrichtungsstrecke kalibrieren Impuls: 1~9999999999;

Empfangen Sie die max. Impulsfrequenz: 50KHz;

Konstante Einrichtungsstrecke des Impulses: 3.6×107;

Energieimpulsertrag

Konstante (r/kWh) gegründete Strecke des Energieertrag-Impulses: 1~9999999999;

Maximale Impulsausgangsfrequenz: 72KHz;

Allgemeine Parameter:

Stromversorgung: Wechselstrom 220V±10% oder 100V±10%;

Verbrauch: <15w>

Umweltzustand: -5℃~55℃;

Feuchtigkeit: RH≤85%;

Größe: 400mm (L)× 250mm (W)× 150mm (H)

Gewicht: 3kg
