Sondern Sie aus,/3-phasiges Wechselstrom-Quelltestgerät 100A für Stromnetz-Gesellschaft/Eisenbahn

Sondern Sie aus,/3-phasiges Wechselstrom-Quelltestgerät 100A für Produktion, Inspektion

Profil:

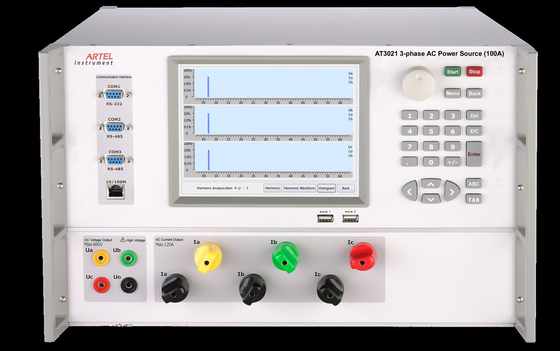

AT3021 ist für die Maßabteilungen der Forschungsinstitution, Stromnetzgesellschaft passend und

Eisenbahn, nationale Maßinstitution auf allen Niveaus und der Test, die Produktion und die Inspektion des Meters

Hersteller.

Hauptfunktion:

Verwendet für verschiedene Tests des analogen und digitalen Wechselspannungs-Meters und des Messflügels, sondern Sie/dreiphasig aus

aktiver und reagierender Stromzähler, Phasenwinkelmesser, sondern aus,/Dreiphasenenergiefaktormeter, Frequenz

Meter und Synchronmeter, sondern/aktive aus und reagierende dreiphasigStromzähler;

Geben Sie 2. ~63rd-Harmonik aus;

Hauptmerkmale:

Modularbauweise, starke Entstörungsfähigkeit, AT3021 kann für Störungstest von Static verwendet werden

Strom, EMC und so weiter.

Hohe Stabilität, niedrige Verzerrung;

8" Farbtouch Screen, schließen freundliches an, einfach zu benützen.

Ausgerüstet mit RS232-, Ethernet- und WiFi-Schnittstelle, AT3021 kann jeder Stützinselbetrieb,

PC-Steuerung oder handliche drahtlose Terminalsteuerung.

Verständigen Sie sich mit geprüftem Meter durch RS485;

Fertigen Sie Selbst-Kalibrierung und Kontrollsystem von Metern besonders an;

Der Selbstschutz, Überlastungsstandort für Ausrüstung alarmierend und anzeigend gab Überlastung, Spannungskurzschluß, gegenwärtiger Offenstromkreis aus;

Entfernt online aktualisierend, erzielen Sie leicht Software-Aktualisierung;

Stützen Sie die Kalibrierung durch userself.

Schreiben Sie

AT3021C 3-phasige Wechselstrom-Quelle (100A), Klasse 0,05

AT3021B 3-phasige Wechselstrom-Quelle (100A), Klasse 0,1

Technische Spezifikation

Wechselspannungs-Ertrag

Strecke: 100V, 220V, 380V;

Einstellbereich: (0~120) %RG; RG bezieht sich auf Strecke, ähnlich nachher;

Justieren Sie Entschließung: 0.01%RG, 0.1%RG, 1%RG oder 10% RG;

Stabilität: 0.005%/1min (Klasse 0,05), 0.01%/1min (Klasse 0,1)

Verzerrung: ≤0.1% (nicht kapazitive Last);

Last des maximalen Ertrages: 25V /phase (Widerstandlast);

Maßgenauigkeit: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1)

Stromabgabe Wechselstroms:

Strecke: 0.05A, 0.2A, 1A, 5A, 20A, 100A;

Stellbereich: (0~120) %RG, RG bezieht sich auf Strecke, ähnlich nachher;

Justage von Entschließung: 0.01%RG, 0.1%RG, 1%RG oder 10% RG;

Stabilität: 0.01%/2min (Klasse 0,05), 0.02%/2min (Klasse 0,1)

Verzerrung: ≤0.2% (nicht kapazitive Last);

Last des maximalen Ertrages: 120VA (Strecke 120A)

Maßgenauigkeit: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1)

Leistungsabgabe

Leistungsabgabestabilität: 0.01%/2min (Klasse 0,05), 0.02%/2min (Klasse 0,1)

Aktive/reagierende Leistungsmessungsgenauigkeit: 0.05%RG (Klasse 0,05); 0.1%RG (Klasse 0,1)

Phasenertrag

Ertragstellbereich: 0°~360°;

Ertrag, der Entschließung justiert: 10°, 1°, 0.1° oder 0.01°;

Entschließung: 0.01°;

Maßgenauigkeit: 0.05°.

Energiefaktor ausgegeben:

Stellbereich: -1 | 0 | +1;

Messende Entschließung: 0,0001;

Maßgenauigkeit: 0,0005

Frequenzausgang

Stellbereich: 40Hz ~70Hz;

Ertrag, der Entschließung justiert: 1Hz, 0.1Hz, 0.01Hz oder 0.001Hz;

Entschließung: 0.001Hz;

Genauigkeit: 0,001 Hz.

Harmonische Einstellung

Harmonischer Auftrag: 2. ~63rd

Harmonischer Umfang: 0~40%

Harmonischer Winkel: 0°~359.99°

Gesetzter Fehler der Harmonik: 2nd~31.: ≤±0.1%, 32nd~63.: ≤±0.2%;

Energiefehlermaß:

Grundlegende Fehlergrenze der aktiven Energie:

±0.05%RD (Spannung 15V~660V, gegenwärtiges 0.02A~120A, PF≥0.5);

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.01A~0.02A, PF=1);

Grundlegende Fehlergrenze der Blindenergie:

±0.1%RD (Spannung 15V~660V, gegenwärtiges 0.02A~120A, PF≥0.5);

±0.2%RD (Spannung 15V~660V, gegenwärtiges 0.01A~0.02A, PF=1);

Andere Parameter:

Stromversorgung: 90-265VAC/DC

Netzfrequenz: 50Hz~60Hz

Leistungsaufnahme: 50VA~1000VA

Umweltzustand: 20℃~30℃, Feuchtigkeit: RH≤85%

Speicherumwelt: -20℃~50℃

Größe: 600mm (L)× 440mm (W)× 176mm (H)

Gewicht: 35kg
